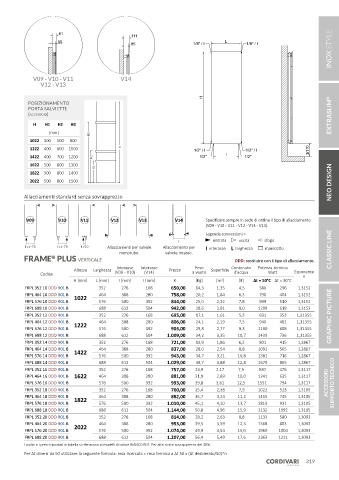

Page 319 - CORDIVARI - LISTINO DESIGN 2023

81
111
55 85 1/8" / I L 1/8" / I

V09 - V10 - V11 V14
V12 - V13

H
POSIZIONAMENTO
PORTA SALVIETTE
(accessori) EXTRASLIM ®
H H1 H2 H3
[mm]
H3
1022 300 500 800
SEZIONE A0-A0
1222 400 600 1000 SEZIONE A0-A0 1/2" / I 1/2" / I 110
H
1422 400 700 1200 H2 1/2" I 1/2"
1622 500 800 1300
H1
1822 500 800 1400
2022 500 800 1500 NEO DESIGN

Allacciamenti standard senza sovrapprezzo

V09 V10 V11 V12 V13 V14 Specificare sempre in sede di ordine il tipo di allacciamento
(V09 - V10 - V11 - V12 - V13 - V14).
Legenda connessioni =
I entrata uscita sfogo
I=L-76 I=L-76 I=50 Allacciamenti per valvole Allacciamento per I interasse L larghezza manicotto
monotubo. valvole incasso. CLASSIC LINE
®
FRAME PLUS VERTICALE DDD: sostituire con il tipo di allacciamento.
Altezza Larghezza Interasse Interasse Prezzo Peso Superficie Contenuto Potenza termica Esponente
Codice (V09 - V10) (V14) a vuoto d'acqua Watt n
H [mm] L [mm] I [mm] I [mm] € [Kg] [m ] 2 [lt] Δt = 50°C Δt = 30°C
FRPL 352 10 DDD R01 B 352 276 168 650,00 14,3 1,35 4,5 580 296 1,3152
FRPL 464 10 DDD R01 B 1022 464 388 280 758,00 20,2 1,84 6,3 790 404 1,3152
FRPL 576 10 DDD R01 B 576 500 392 844,00 25,0 2,32 7,8 999 510 1,3152
FRPL 688 10 DDD R01 B 688 612 504 942,00 28,6 2,81 9,0 1209 618 1,3152
FRPL 352 12 DDD R01 B 352 276 168 695,00 17,1 1,61 5,3 691 353 1,31355 GRAPHIC PICTURE
FRPL 464 12 DDD R01 B 1222 464 388 280 806,00 24,1 2,19 7,5 940 481 1,31355
FRPL 576 12 DDD R01 B 576 500 392 903,00 29,8 2,77 9,3 1190 608 1,31355
FRPL 688 12 DDD R01 B 688 612 504 1.009,00 34,2 3,35 10,7 1439 736 1,31355
FRPL 352 14 DDD R01 B 352 276 168 721,00 19,9 1,86 6,2 801 415 1,2867
FRPL 464 14 DDD R01 B 1422 464 388 280 837,00 28,0 2,54 8,8 1091 565 1,2867
FRPL 576 14 DDD R01 B 576 500 392 943,00 34,7 3,21 10,8 1381 716 1,2867
FRPL 688 14 DDD R01 B 688 612 504 1.029,00 39,7 3,88 12,4 1670 865 1,2867
FRPL 352 16 DDD R01 B 352 276 168 757,00 23,9 2,17 7,5 930 476 1,3117
FRPL 464 16 DDD R01 B 1622 464 388 280 881,00 31,9 2,89 10,0 1241 635 1,3117
FRPL 576 16 DDD R01 B 576 500 392 993,00 39,8 3,61 12,5 1551 794 1,3117 ACCESSORI ACCESSORI SUPPORTO TECNICO SUPPORTO TECNICO
FRPL 352 18 DDD R01 B 352 276 168 760,00 25,4 2,38 7,9 1022 523 1,3105
FRPL 464 18 DDD R01 B 1822 464 388 280 882,00 35,7 3,24 11,2 1455 745 1,3105
FRPL 576 18 DDD R01 B 576 500 392 1.010,00 45,1 4,10 13,7 1819 931 1,3105
FRPL 688 18 DDD R01 B 688 612 504 1.144,00 50,8 4,96 15,9 2132 1092 1,3105
FRPL 352 20 DDD R01 B 352 276 168 814,00 28,2 2,63 8,8 1133 580 1,3093
FRPL 464 20 DDD R01 B 2022 464 388 280 953,00 39,5 3,59 12,3 1568 803 1,3093
FRPL 576 20 DDD R01 B 576 500 392 1.074,00 49,9 4,54 15,0 1960 1004 1,3093
FRPL 688 20 DDD R01 B 688 612 504 1.207,00 56,4 5,49 17,6 2363 1211 1,3093
I codici e i prezzi riportati in tabella si riferiscono ai modelli di colore BIANCO R01. Per altri colori sovrapprezzo del 30%.
Per Δt diversi da 50 utilizzare la seguente formula: resa ricercata = resa termica a Δt 50 x (Δt desiderato/50)^n
