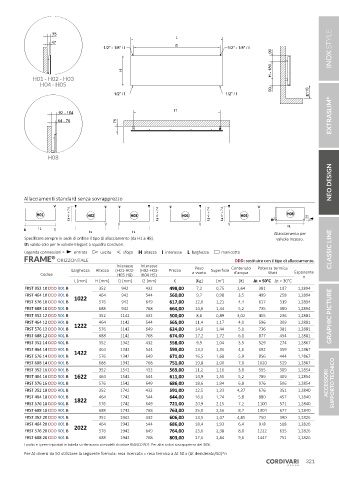

Page 321 - CORDIVARI - LISTINO DESIGN 2023

75
L
47
1/2" - 1/8" / I I1 1/2" - 1/8" / I
90

H H - 180
H01 - H02 - H03
H04 - H05
90 110
1/2" / I 1/2" / I
EXTRASLIM ®

I1
92 - 104
64 - 76 75

H08
NEO DESIGN
SEZIONE A0-A0

Allacciamenti standard senza sovrapprezzo

H01 I2=H+74 H02 H03 I2=H+74 H04 I2=H+74 I2=H+74 H05 H08 39

I1
I1
I1 I1 Allacciamento per
Specificare sempre in sede di ordine il tipo di allacciamento (da H1 a H8). valvole incasso.
l2: valido solo per le valvole Elegant a squadra Cordivari.
Legenda connessioni = entrata uscita sfogo H altezza I interasse L larghezza manicotto CLASSIC LINE
®
FRAME ORIZZONTALE DDD: sostituire con il tipo di allacciamento.
Interasse Interasse
Larghezza Altezza (H01-H02- (H02-H03- Prezzo Peso Superficie Contenuto Potenza termica Esponente
Codice H03-H8) H04-H5) a vuoto d'acqua Watt n
L [mm] H [mm] I1 [mm] I2 [mm] € [Kg] [m ] 2 [lt] Δt = 50°C Δt = 30°C
FRST 352 10 DDD R01 B 352 942 432 498,00 7,2 0,75 2,64 381 197 1,2894
FRST 464 10 DDD R01 B 1022 464 942 544 560,00 9,7 0,98 3,5 499 258 1,2894
FRST 576 10 DDD R01 B 576 942 649 617,00 12,0 1,21 4,4 617 319 1,2894
FRST 688 10 DDD R01 B 688 942 768 664,00 14,6 1,44 5,2 735 380 1,2894
FRST 352 12 DDD R01 B 352 1142 432 500,00 8,6 0,89 3,02 455 236 1,2881 GRAPHIC PICTURE
FRST 464 12 DDD R01 B 1222 464 1142 544 565,00 11,4 1,17 4,0 596 309 1,2881
FRST 576 12 DDD R01 B 576 1142 649 624,00 14,0 1,44 5,1 736 381 1,2881
FRST 688 12 DDD R01 B 688 1142 768 674,00 17,2 1,72 6,1 877 454 1,2881
FRST 352 14 DDD R01 B 352 1342 432 558,00 9,9 1,04 3,5 529 274 1,2867
FRST 464 14 DDD R01 B 1422 464 1342 544 599,00 13,2 1,36 4,6 692 359 1,2867
FRST 576 14 DDD R01 B 576 1342 649 671,00 16,5 1,68 5,9 856 444 1,2867
FRST 688 14 DDD R01 B 688 1342 768 751,00 19,8 2,00 7,0 1020 529 1,2867
FRST 352 16 DDD R01 B 352 1542 432 569,00 11,2 1,16 3,8 595 309 1,2854
FRST 464 16 DDD R01 B 1622 464 1542 544 611,00 14,9 1,55 5,2 789 409 1,2854
FRST 576 16 DDD R01 B 576 1542 649 686,00 18,6 1,94 6,8 976 506 1,2854 ACCESSORI ACCESSORI SUPPORTO TECNICO SUPPORTO TECNICO
FRST 352 18 DDD R01 B 352 1742 432 591,00 12,5 1,33 4,37 676 351 1,2840
FRST 464 18 DDD R01 B 1822 464 1742 544 644,00 16,6 1,74 5,8 880 457 1,2840
FRST 576 18 DDD R01 B 576 1742 649 721,00 20,9 2,15 7,2 1100 571 1,2840
FRST 688 18 DDD R01 B 688 1742 768 763,00 25,0 2,56 8,7 1304 677 1,2840
FRST 352 20 DDD R01 B 352 1942 432 606,00 13,5 1,47 4,85 750 390 1,2826
FRST 464 20 DDD R01 B 2022 464 1942 544 686,00 18,4 1,93 6,4 978 508 1,2826
FRST 576 20 DDD R01 B 576 1942 649 764,00 23,0 2,38 8,0 1222 635 1,2826
FRST 688 20 DDD R01 B 688 1942 768 803,00 27,6 2,84 9,6 1447 751 1,2826
I codici e i prezzi riportati in tabella si riferiscono ai modelli di colore BIANCO R01. Per altri colori sovrapprezzo del 30%.
Per Δt diversi da 50 utilizzare la seguente formula: resa ricercata = resa termica a Δt 50 x (Δt desiderato/50)^n
321
