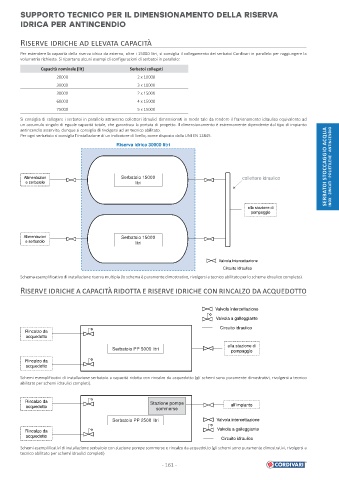

Page 161 - CORDIVARI - LISTINO TRATTAMENTO ACQUE E SISTEMI FUMARI

SUPPORTO TECNICO PER IL DIMENSIONAMENTO DELLA RISERVA
IDRICA PER ANTINCENDIO

R

Per estendere la capacità della riserva idrica da esterno, oltre i 15000 litri, si consiglia il collegamento dei serbatoi Cordivari in parallelo per raggiungere la
volumetria richiesta. Si riportano alcuni esempi di configurazioni di serbatoi in parallelo:

Capacità nominale [lit] Serbatoi collegati
20000 2 x 10000
30000 3 x 10000
30000 2 x 15000
60000 4 x 15000
75000 5 x 15000
Si consiglia di collegare i serbatoi in parallelo attraverso collettori idraulici dimensionati in modo tale da rendere il frazionamento idraulico equivalente ad
un accumulo singolo di eguale capacità totale, che garantisca la portata di progetto. Il dimensionamento è estremamente dipendente dal tipo di impianto
SERBATOI STOCCAGGIO ACQUA INOX ZINCATI POLIETILENE ANTINCENDIO
antincendio asservito, dunque si consiglia di rivolgersi ad un tecnico abilitato.
Per ogni serbatoio si consiglia l’installazione di un indicatore di livello, come disposto dalla UNI EN 12845.
Riserva idrica 30000 litri

Alimentazion Serbatoio 15000 collettore idraulico
Serbatoio 15000
e serbatoio litri
litri

alla stazione di
pompaggio

Alimentazion Serbatoio 15000
e serbatoio Serbatoio 15000
litri
litri

Valvola intercettazione
Circuito idraulico
Schema esemplificativo di installazione riserva multipla (lo schema è puramente dimostrativo, rivolgersi a tecnico abilitato per lo schema idraulico completo).

R

Valvola intercettazione
Valvola a galleggiante
Circuito idraulico
Rincalzo da
acquedotto
alla stazione di
Serbatoio PP 5000 litr pompaggio
Serbatoio PP 5000 litrii
Rincalzo da
acquedotto
Schemi esemplificativi di installazione serbatoio a capacità ridotta con rincalzo da acquedotto (gli schemi sono puramente dimostrativi, rivolgersi a tecnico
abilitato per schemi idraulici completi).

Rincalzo da Stazione pompe
Stazione
acquedotto sommerse all’impianto
pompe
sommerse
Serbatoio PP 2500 litr Valvola intercettazione
Serbatoio PP 2500 litrii
Valvola a galleggiante
Rincalzo da
acquedotto
Circuito idraulico
Schemi esemplificativi di installazione serbatoio con stazione pompe sommerse e rincalzo da acquedotto (gli schemi sono puramente dimostrativi, rivolgersi a
tecnico abilitato per schemi idraulici completi)
