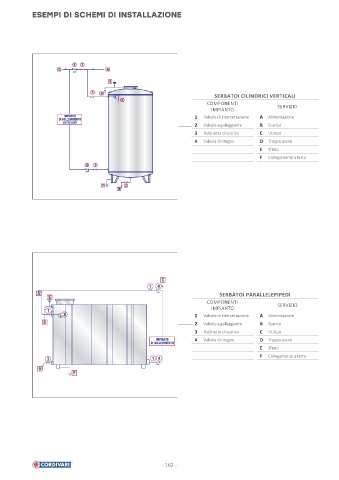

ESEMPI DI SCHEMI DI INSTALLAZIONE
SERBATOI CILINDRICI VERTICALI
COMPONENTI
IMPIANTO SERVIZIO
1 Valvole di intercettazione A Alimentazione
2 Valvole a galleggiante B Scarico
3 Rubinetto di scarico C Utilizzo
4 Valvola di ritegno D Troppo pieno
E Sfiato
F Collegamento a terra
SERBATOI PARALLELEPIPEDI
COMPONENTI SERVIZIO
IMPIANTO
1 Valvole di intercettazione A Alimentazione
2 Valvole a galleggiante B Scarico
3 Rubinetto di scarico C Utilizzo
4 Valvola di ritegno D Troppo pieno
E Sfiato
F Collegamento a terra
