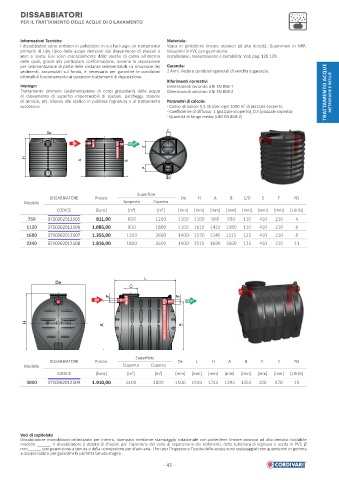

Page 41 - CORDIVARI - LISTINO TRATTAMENTO ACQUE E SISTEMI FUMARI

DISSABBIATORI
PER IL TRATTAMENTO DELLE ACQUE DI DILAVAMENTO

Informazioni Tecniche Materiale:
I dissabbiatori sono serbatoi in polietilene in cui ha luogo un trattamento Vasca in polietilene lineare atossico ad alta densità. Guarnizioni in NBR.
primario di tipo fisico delle acque derivanti dal dilavamento di piazzali o Tubazioni in PVC con guarnizione.
aree si sosta. Essi sono essenzialmente delle vasche di calma all’interno Installazione, manutenzione e carrabilità: Vedi pag. 128-129.
delle quali, grazie alla particolare conformazione, avviene la separazione
per sedimentazione di parte delle sostanze sedimentabili. La rimozione dei Garanzia:
sedimenti, accumulati sul fondo, è necessaria per garantire le condizioni 2 Anni. Vedere condizioni generali di vendita e garanzia.
ottimali di funzionamento ai successivi trattamenti di depurazione.
Riferimenti normativi
Impiego: Dimensionati secondo UNI EN 858-1
Trattamento primario (sedimentazione di corpi grossolani) delle acque Dimensionati secondo UNI EN 858-2 TRATTAMENTO ACQUE METEORICHE E REFLUE
di dilavamento di superfici impermeabili di piazzali, parcheggi, stazioni
di servizio, etc. Idoneo allo scarico in pubblica fognatura o al trattamento Parametri di calcolo:
2
successivo. - Carico idraulico: 5,5 litri/sec ogni 1000 m di piazzale scoperto
- Coefficiente di afflusso: 1 (piazzale scoperto), 0.5 (piazzale coperto)
- Quantità di fango media (UNI EN 858-2)
De C

E
H
A B
F
D

Superfi cie
DISSABBIATORE Prezzo De H A B C/D E F NS
Modello Scoperto Coperto
CODICE [Euro] [m ] 2 [m ] 2 [mm] [mm] [mm] [mm] [mm] [mm] [mm] [Litri/s]
750 3710262012505 811,00 600 1200 1100 1160 960 930 110 410 210 4
1120 3710262012506 1.085,00 900 1800 1100 1610 1410 1380 110 410 210 6
1680 3710262012507 1.355,00 1300 2600 1400 1570 1245 1215 125 410 210 8
2240 3710262012508 1.816,00 1800 3600 1400 2015 1690 1660 125 410 210 11

L
De
C

F F

H
A B

Superfi cie
DISSABBIATORE Prezzo De L H A B F C NS
Modello Scoperto Coperto
2
2
CODICE [Euro] [m ] [m ] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [Litri/s]
3000 3710262012509 1.910,00 2400 4800 1500 1940 1744 1393 1353 200 470 15

Voci di capitolato
Dissabbiatore monoblocco ottimizzato per interro, stampato mediante stampaggio rotazionale con polietilene lineare atossico ad alta densità riciclabile
modello ______. Il dissabbiatore è dotato di chiusini per l’ispezione del vano di separazione dei sedimenti, delle tubazioni di ingresso e uscita in PVC Ø
mm______ con guarnizione a tenuta e della connessione per sfiato aria. I fori per l’ingresso e l’uscita delle acque sono equipaggiati con guarnizioni in gomma
a doppio labbro per garantire la perfetta tenuta stagna.
- 41 -
