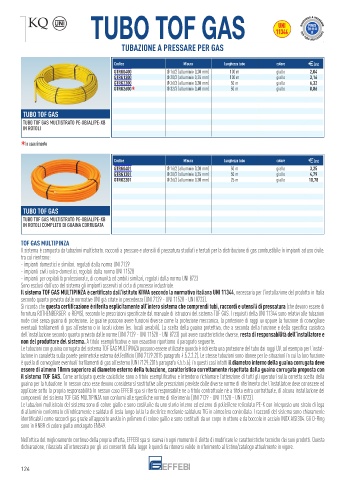

Page 124 - EFFEBI - LISTINO 09

TUBO TOF GAS 11344 PER TUBO MULTISTRATO

UNI
PINZE
RACCORDO A PRESSARE
TH-H-U
R
TUBAZIONE A PRESSARE PER GAS

Codice Misura Lunghezza tubo colore /mt
GTRG0400 Ø 16/2 (alluminio 0,20 mm) 100 m giallo 2,04
GTRG1300 Ø 20/2 (alluminio 0,25 mm) 100 m giallo 3,16
GTRG2200 Ø 26/3 (alluminio 0,30 mm) 50 m giallo 6,32
GTRG2600 * Ø 32/3 (alluminio 0,40 mm) 50 m giallo 8,86

TUBO TOF GAS
TUBO TOF GAS MULTISTRATO PE-XB/AL/PE-XB
IN ROTOLI

* In esaurimento

Codice Misura Lunghezza tubo colore /mt
GTRG0401 Ø 16/2 (alluminio 0,20 mm) 50 m giallo 3,25
GTRG1301 Ø 20/2 (alluminio 0,25 mm) 50 m giallo 4,79
GTRG2201 Ø 26/3 (alluminio 0,30 mm) 25 m giallo 10,78

TUBO TOF GAS
TUBO TOF GAS MULTISTRATO PE-XB/AL/PE-XB
IN ROTOLI COMPLETO DI GUAINA CORRUGATA

TOF GAS MULTIPINZA
Il sistema è composto da tubazioni multistrato, raccordi a pressare e utensili di pressatura studiati e testati per la distribuzione di gas combustibile in impianti ad uso civile,
tra cui rientrano:
- impianti domestici e similari, regolati dalla norma UNI 7129
- impianti civili extra-domestici, regolati dalla norma UNI 11528
- impianti per ospitalità professionale, di comunità ed ambiti similari, regolati dalla norma UNI 8723
Sono esclusi dall’uso del sistema gli impianti asserviti al ciclo di processo industriale.
Il sistema TOF GAS MULTIPINZA è certificato dall’istituto KIWA secondo la normativa italiana UNI 11344, necessaria per l’installazione del prodotto in Italia
secondo quanto previsto dalle normative UNI già citate in precedenza (UNI 7129 - UNI 11528 - UNI 8723).
Si ricorda che questa certificazione è riferita esplicitamente all’intero sistema che comprendi tubi, raccordi e utensili di pressatura (che devono essere di
fornitura ROTHENBERGER o REMS), secondo le prescrizioni specificate dal manuale di istruzioni del sistema TOF GAS. I requisiti della UNI 11344 sono relativi alle tubazioni
nude cioè senza guaina di protezione. Le guaine possono avere funzioni diverse come la protezione meccanica, la protezione di raggi uv oppure la funzione di convogliare
eventuali trafilamenti di gas all’esterno o in locali idonei (es. locali aerabili). La scelta della guaina protettiva, che a seconda della funzione e della specifica casistica
dell’installazione secondo quanto previsto dalle norme (UNI 7129 - UNI 11528 - UNI 8723) può avere caratteristiche diverse, resta di responsabilità dell’installatore e
non del produttore del sistema. A titolo esemplificativo e non esaustivo riportiamo il paragrafo seguente.
Le tubazioni con guaina corrugata del sistema TOF GAS MULTIPINZA possono essere utilizzate quando è richiesta una protezione del tubo dai raggi UV, ad esempio per l’instal-
lazione in canaletta sulla parete perimetrale esterna dell’edificio (UNI 7129:2015 paragrafo 4.5.2.2.2). Le stesse tubazioni sono idonee per le situazioni in cui la loro funzione
è quella di convogliare eventuali trafilamenti di gas all’esterno (UNI 7129:2015 paragrafo 4.5.5.6): in questi casi infatti il diametro interno della guaina corrugata deve
essere di almeno 10mm superiore al diametro esterno della tubazione, caratteristica correttamente rispettata dalla guaina corrugata proposta con
il sistema TOF GAS. Come anticipato queste casistiche sono a titolo esemplificativo e intendono richiamare l’attenzione di tutti gli operatori sulla corretta scelta della
guaina per la tubazione. In nessun caso esse devono considerarsi sostitutive alle prescrizioni previste dalle diverse norme di riferimento che l’installatore deve conoscere ed
applicare sotto la propria responsabilità In nessun caso EFFEBI spa si riterrà responsabile ne a titolo contrattuale nè a titolo extra contrattuale, di alcuna installazione dei
componenti del sistema TOF GAS MULTIPINZA non conformi alle specifiche norme di riferimento (UNI 7129 - UNI 11528 - UNI 8723).
Le tubazioni multistrato del sistema sono di colore giallo e sono costituite da uno storto interno ed esterno di polietilene reticolato PE-X con interposto uno strato di lega
di alluminio conformato cilindricamente e saldato di testa lungo tutta la direttrice mediante saldatura TIG in atmosfera controllata. I raccordi del sistema sono chiaramente
identificabili come raccordi gas grazie all’apposito anello in polimero di colore gaillo e sono costituiti da un corpo in ottone e da boccole in acciaio INOX AISI304. Gli O-Ring
sono in HNBR di colore giallo omologato EN549.

Nell’ottica del miglioramento continuo della propria offerta, EFFEBI spa si riserva in ogni momento il diritto di modificare le caratteristiche tecniche dei suoi prodotti. Questa
dichiarazione, rilasciata all’interessato per gli usi consentiti dalla legge è quindi da ritenersi valide in riferimento al listino/catalogo attualmente in vigore.
