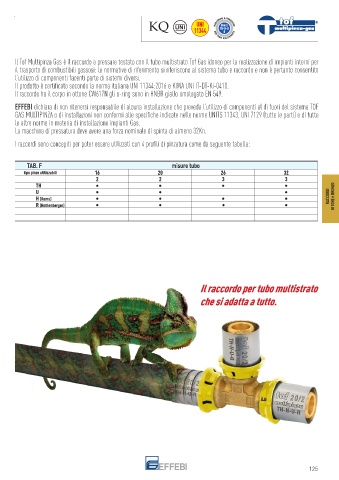

Page 125 - EFFEBI - LISTINO 09
P. 125
UNI RACCORDO A PRESSARE
PINZE
11344 PER TUBO MULTISTRATO multipinza-gas
TH-H-U
R
Il Tof Multipinza Gas è il raccordo a pressare testato con il tubo multistrato Tof Gas idoneo per la realizzazione di impianti interni per
il trasporto di combustibili gassosi: le normative di riferimento si riferiscono al sistema tubo e raccordo e non è pertanto consentito
l’utilizzo di componenti facenti parte di sistemi diversi.
Il prodotto è certificato secondo la norma italiana UNI 11344:2016 e KIWA UNI IT-DT-Ki-0410.
Il raccordo ha il corpo in ottone CW617N gli o-ring sono in HNBR giallo omologato EN 549.
EFFEBI dichiara di non ritenersi responsabile di alcuna installazione che preveda l’utilizzo di componenti al di fuori del sistema TOF
GAS MULTIPINZA o di installazioni non conformi alle specifiche indicate nelle norme UNITS 11343, UNI 7129 (tutte le parti) e di tutte
le altre norme in materia di installazione impianti Gas.
La macchina di pressatura deve avere una forza nominale di spinta di almeno 32Kn.
I raccordi sono concepiti per poter essere utilizzati con 4 profili di pinzatura come da seguente tabella:
TAB. F misure tubo
tipo pinze utilizzabili 16 20 26 32
2 2 3 3
TH • • • •
U • • •
H (Rems) • • • • RACCORDI OTTONE e BRONZO
R (Rothenberger) • • • •
Il raccordo per tubo multistrato
che si adatta a tutto.
124 125
