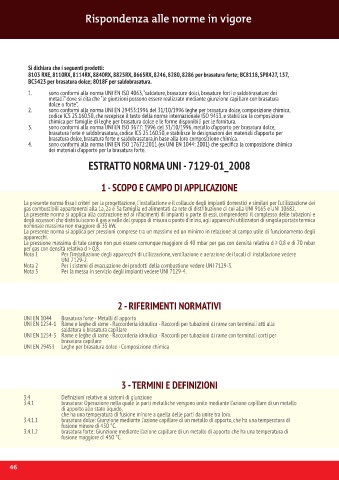

Page 46 - CASTOLIN - CATALOGO 2021

Rispondenza alle norme in vigore Rispondenza alle norme in vigore

4 - IMPIANTI INTERNO

Si dichiara che i seguenti prodotti:
8103 RXE, 8110RX, 8114RX, 8840RX, 8825RX, 8665RX, 8246, 8280, 8286 per brasatura forte; BC8118, SP8427, 157,
BC5423 per brasatura dolce; 8018F per saldobrasatura.

1. sono conformi alla norma UNI EN ISO 4063, “saldature, brasature dolci, brasature forti e saldobrasature dei
metalli” dove si cita che “le giunzioni possono essere realizzate mediante giunzione capillare con brasatura
dolce o forte”.
2. sono conformi alla norma UNI EN 29453:1996 del 31/10/1996 leghe per brasatura dolce, composizione chimica,
codice ICS 25.160.50, che recepisce il testo della norma internazionale ISO 9453, e stabilisce la composizione
chimica per famiglie di leghe per brasatura dolce e le forme disponibili per le fornitura.
3. sono conformi alla norma UNI EN ISO 3677: 1996 del 31/10/1996, metallo d’apporto per brasatura dolce,
brasatura forte e saldobrasatura, codice ICS 25.160.50, e stabilisce le designazioni dei materiali d’apporto per
brasatura dolce, brasatura forte e saldobrasatura,in base alla loro composizione chimica.
4. sono conformi alla norma UNI EN ISO 17672:2011 (ex UNI EN 1044: 2001) che specifica la composizione chimica
dei materiali d’apporto per la brasatura forte.

ESTRATTO NORMA UNI - 7129-01_2008

1 - SCOPO E CAMPO DI APPLICAZIONE

La presente norma fissa i criteri per la progettazione, l’installazione e il collaudo degli impianti domestici e similari per l’utilizzazione dei
gas combustibili appartenenti alla 1a, 2a e 3a famiglia ed alimentati da rete di distribuzione di cui alla UNI 9165 e UNI 10682.
La presente norma si applica alla costruzione ed ai rifacimenti di impianti o parte di essi, comprendenti il complesso delle tubazioni e
degli accessori che distribuiscono il gas a valle del gruppo di misura o punto d’inizio, agli apparecchi utilizzatori di singola portata termica
nominale massima non maggiore di 35 kW.
La presente norma si applica per pressioni comprese tra un massimo ed un minimo in relazione al campo utile di funzionamento degli
apparecchi.
La pressione massima di tale campo non può essere comunque maggiore di 40 mbar per gas con densità relativa d ≥ 0,8 e di 70 mbar
per gas con densità relativa d > 0,8.
Nota 1 Per l’installazione degli apparecchi di utilizzazione, ventilazione e aerazione dei locali di installazione vedere
UNI 7129-2.
Nota 2 Per i sistemi di evacuazione dei prodotti della combustione vedere UNI 7129-3.
Nota 3 Per la messa in servizio degli impianti vedere UNI 7129-4.

2 - RIFERIMENTI NORMATIVI

UNI EN 1044 Brasatura forte - Metalli di apporto
UNI EN 1254-1 Rame e leghe di rame - Raccorderia idraulica - Raccordi per tubazioni di rame con terminali atti alla
saldatura o brasatura capillare
UNI EN 1254-5 Rame e leghe di rame - Raccorderia idraulica - Raccordi per tubazioni di rame con terminali corti per
brasatura capillare
UNI EN 29453 Leghe per brasatura dolce - Composizione chimica

3 - TERMINI E DEFINIZIONI

3.4 Definizioni relative ai sistemi di giunzione
3.4.1 brasatura: Operazione nella quale le parti metalliche vengono unite mediante l’azione capillare di un metallo
di apporto allo stato liquido,
che ha una temperatura di fusione minore a quella delle parti da unire tra loro.
3.4.1.1 brasatura dolce: Giunzione mediante l’azione capillare di un metallo di apporto, che ha una temperatura di
fusione minore di 450 °C.
3.4.1.2 brasatura forte: Giunzione mediante l’azione capillare di un metallo di apporto che ha una temperatura di
fusione maggiore di 450 °C.

46
