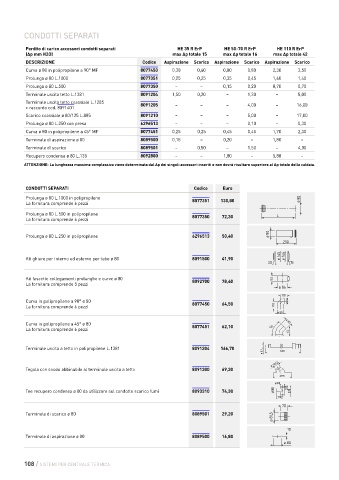

Page 108 - SIME - LISTINO 2024

CONDOTTI SEPARATI

Perdito di carico accessori condotti separati HE 35 R ErP HE 50-70 R ErP HE 110 R ErP
(∆p mm H2O) max ∆p totale 15 max ∆p totale 16 max ∆p totale 42
DESCRIZIONE Codice Aspirazione Scarico Aspirazione Scarico Aspirazione Scarico
Curva ø 80 in polipropilene a 90° MF 8077450 0,30 0,40 0,80 0,80 2,30 3,50
Prolunga ø 80 L.1000 8077351 0,25 0,25 0,35 0,45 1,40 1,40
Prolunga ø 80 L.500 8077350 – – 0,15 0,20 0,70 0,70
Terminale uscita tetto L.1381 8091204 1,50 0,20 – 1,30 – 5,00
Terminale uscita tetto coassiale L.1285 8091205 – – – 4,00 – 16,00
+ raccordo cod. 8091401
Scarico coassiale ø 80/125 L.885 8091210 – – – 5,00 – 17,00
Prolunga ø 80 L.250 con presa 6296513 – – – 0,10 – 0,30
Curva ø 80 in polipropilene a 45° MF 8077451 0,25 0,25 0,45 0,45 1,70 2,30
Terminale di aspirazione ø 80 8089500 0,15 – 0,20 – 1,80 –
Terminale di scarico 8089501 – 0,50 – 1,50 – 4,00
Recupero condensa ø 80 L.135 8092800 – – 1,80 – 5,80 –
ATTENZIONE: La lunghezza massima complessiva viene determinata dal ∆p dei singoli accessori inseriti e non dovrà risultare superiore al ∆p totale della caldaia.

CONDOTTI SEPARATI Codice Euro
Prolunga ø 80 L.1000 in polipropilene 8077351 130,80 ø 80
La fornitura comprende 6 pezzi
Prolunga ø 80 L.500 in polipropilene 8077350 72,30 L
La fornitura comprende 6 pezzi

Prolunga ø 80 L.250 in polipropilene 6296513 50,40 ø 80
250
INTERNA ESTERNA
Kit ghiere per interno ed esterno per tubo ø 80 8091500 41,90 ø 145 ø 146
30 15

Kit fascette collegamenti prolunghe e curve ø 80 8092700 78,40 51
La fornitura comprende 5 pezzi
ø 86
110
Curva in polipropilene a 90° ø 80
La fornitura comprende 6 pezzi 8077450 64,50 110
ø 80
Curva in polipropilene a 45° ø 80 8077451 62,10 ø 80
La fornitura comprende 6 pezzi 45
11 3

Terminale uscita a tetto in polipropilene L.1381 8091204 166,70
ø 80 1381
ø 132,5
Tegola con snodo abbinabile al terminale uscita a tetto 8091300 69,30
480
ø 81
Tee recupero condensa ø 80 da utilizzare sul condotto scarico fumi 8093310 74,30 ø 80 105 278
110
70
Terminale di scarico ø 80 8089501 29,20
ø 81,5

12
Terminale di aspirazione ø 80 8089500 16,80
ø 80

108 / SISTEMI PER CENTRALE TERMICA
