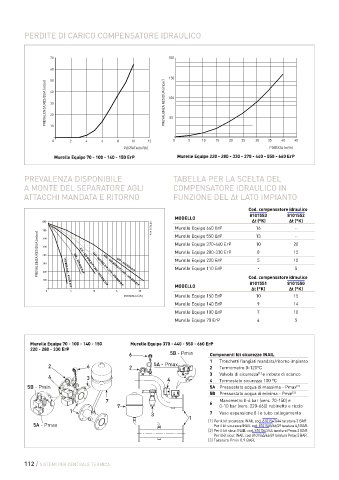

Page 112 - SIME - LISTINO 2024

PERDITE DI CARICO COMPENSATORE IDRAULICO

˘p (mbar) 70 200

60
150
50
PREVALENZA RESIDUA (mbar) 40 PREVALENZA RESIDUA (mbar) ˘p (mbar 100
)
30

20
50
10

0 2 4 6 8 10 12 0 5 10 15 20 25 30 35 40 45
3
PORTATA (m /h) PORTATA (m 3 /h)
Murelle Equipe 70 - 100 - 140 - 150 ErP Murelle Equipe 220 - 280 - 330 - 370 - 440 - 550 - 660 ErP

PREVALENZA DISPONIBILE TABELLA PER LA SCELTA DEL
A MONTE DEL SEPARATORE AGLI COMPENSATORE IDRAULICO IN
ATTACCHI MANDATA E RITORNO FUNZIONE DEL ∆t LATO IMPIANTO

Cod. compensatore idraulico
8101553 8101552
MODELLO
800 ∆t (°K) ∆t (°K)
700 Murelle Equipe Murelle Equipe 660 ErP 16 - -
PREVALENZA RESIDUA (mbar) Æp (mbar) 500 220 - 220 BOX ErP 660 - 660 BOX ErP Murelle Equipe 370-440 ErP 10 20
13
Murelle Equipe 550 ErP
600
Murelle Equipe 280-330 ErP
15
8
400
Murelle Equipe 220 ErP
5
10
300
-
5
200
100 110 BOX ErP - 92.5 R ErP 440 - 440 BOX ErP / 370 - 370 BOX ErP Murelle Equipe 110 ErP Cod. compensatore idraulico
8101550
8101551
MODELLO
550 - 550 BOX ErP / 460 - 460 BOX ErP
330 - 330 BOX ErP / 280 - 280 BOX ErP
0 5 10 15 20 ∆t (°K) ∆t (°K)
PORTATA (m 3 /h) Murelle Equipe 150 ErP 10 15
Murelle Equipe 140 ErP 9 14
Murelle Equipe 100 ErP 7 10
Murelle Equipe 70 ErP 4 5
Murelle Equipe 70 - 100 - 140 - 150 Murelle Equipe 370 - 440 - 550 - 660 ErP
220 - 280 - 330 ErP
6 5B - Pmin Componenti kit sicurezze INAIL
1 Tronchetti flangiati mandata/ritorno impianto
2 6 2 5A - Pmax 2 Termometro 0-120°C
[1]
4 3 4 3 4 Valvola di sicurezza e imbuto di scarico
Termostato sicurezza 100 °C
5B - Pmin 5A Pressostato acqua di massima - Pmax [2]
5B Pressostato acqua di minima - Pmin [3]
7 6 Manometro 0-6 bar (vers. 70-150) e
7 0-10 bar (vers. 220-660) rubinetto e riccio
1
3 7 Vaso espansione 8 l e tubo collegamento
1 [1] Per il kit sicurezze INAIL cod. 8101543/44 taratura 3 BAR.
5A - Pmax Per il kit sicurezze INAIL cod. 8101545/46/49 taratura 4,5 BAR.
[2] Per il kit sicur. INAIL cod. 8101543/44 taratura Pmax 3 BAR.
Per il kit sicur. INAIL cod. 8101545/46/49 taratura Pmax 5 BAR.
[3] Taratura Pmin 0,9 BAR.

112 / SISTEMI PER CENTRALE TERMICA
