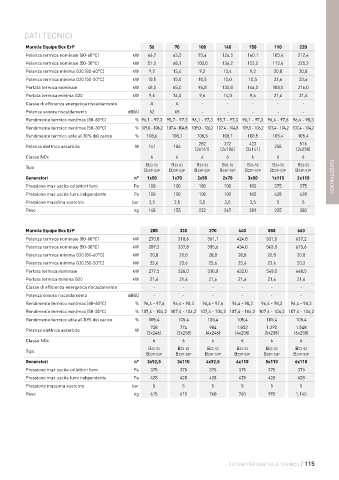

DATI TECNICI

Murelle Equipe Box ErP 50 70 100 140 150 110 220
Potenza termica nominale (80-60°C) kW 46,7 63,2 93,4 126,5 140,1 105,4 212,4
Potenza termica nominale (50-30°C) kW 51,0 68,1 102,0 136,2 153,0 112,6 225,2
Potenza termica minima G20 (80-60°C) kW 9,2 13,4 9,2 13,4 9,2 20,8 20,8
Potenza termica minima G20 (50-30°C) kW 10,5 15,0 10,5 15,0 10,5 23,6 23,6
Portata termica nominale kW 48,0 65,0 96,0 130,0 144,0 108,0 216,0
Portata termica minima G20 kW 9,6 14,0 9,6 14,0 9,6 21,6 21,6
Classe di efficienza energetica riscaldamento A A - - - - -
Potenza sonora riscaldamento dB(A) 52 65 - - - - -
Rendimento termico min/max (80-60°C) % 96,1 - 97,3 95,7 - 97,3 96,1 - 97,3 95,7 - 97,3 96,1 - 97,3 96,4 - 97,6 96,4 - 98,3
Rendimento termico min/max (50-30°C) % 109,0 - 106,2 107,4 -104,8 109,0 - 106,2 107,4 - 104,8 109,0 - 106,2 107,4 - 104,2 107,4 - 104,2
Rendimento termico utile al 30% del carico % 108,6 108,1 108,5 108,1 108,5 105,4 105,4
282 372 423 516
Potenza elettrica assorbita W 141 186 (2x141) (2x186) (3x141) 258 (2x258)
Classe NOx 6 6 6 6 6 6 6
Tipo B23-53 B23-53 B23-53 B23-53 B23-53 B23-53 B23-53
B23P-53P B23P-53P B23P-53P B23P-53P B23P-53P B23P-53P B23P-53P
Generatori n° 1x50 1x70 2x50 2x70 3x50 1x110 2x110 CENTRALIZZATO
Pressione max uscita collettori fumi Pa 100 100 100 100 100 375 375
Pressione max uscita fumi indipendente Pa 100 100 100 100 100 428 428
Pressione massima esercizio bar 3,5 3,5 3,5 3,5 3,5 5 5
Peso kg 148 155 233 247 381 235 380

Murelle Equipe Box ErP 280 330 370 440 550 660
Potenza termica nominale (80-60°C) kW 270,8 318,6 361,1 424,8 531,0 637,2
Potenza termica nominale (50-30°C) kW 289,2 337,8 385,6 454,0 563,0 675,6
Potenza termica minima G20 (80-60°C) kW 20,8 20,8 20,8 20,8 20,8 20,8
Potenza termica minima G20 (50-30°C) kW 23,6 23,6 23,6 23,6 23,6 23,2
Portata termica nominale kW 277,5 326,0 330,0 432,0 540,0 648,0
Portata termica minima G20 kW 21,6 21,6 21,6 21,6 21,6 21,6
Classe di efficienza energetica riscaldamento - - - - - -
Potenza sonora riscaldamento dB(A) - - - - - -
Rendimento termico min/max (80-60°C) % 96,4 - 97,6 96,4 - 98,3 96,4 - 97,6 96,4 - 98,3 96,4 - 98,3 96,4 - 98,3
Rendimento termico min/max (50-30°C) % 107,4 - 104,2 107,4 - 104,2 107,4 - 104,2 107,4 - 104,2 107,4 - 104,2 107,4 - 104,2
Rendimento termico utile al 30% del carico % 105,4 105,4 105,4 105,4 105,4 105,4

Potenza elettrica assorbita W 738 774 984 1.032 1.290 1.548
(3x246) (3x258) (4x246) (4x258) (5x258) (6x258)
Classe NOx 6 6 6 6 6 6
Tipo B23-53 B23-53 B23-53 B23-53 B23-53 B23-53
B23P-53P B23P-53P B23P-53P B23P-53P B23P-53P B23P-53P
Generatori n° 3x92,5 3x110 4x92,5 4x110 5x110 6x110
Pressione max uscita collettori fumi Pa 375 375 375 375 375 375
Pressione max uscita fumi indipendente Pa 428 428 428 428 428 428
Pressione massima esercizio bar 5 5 5 5 5 5
Peso kg 615 615 760 760 995 1.140

SISTEMI PER CENTRALE TERMICA / 115
