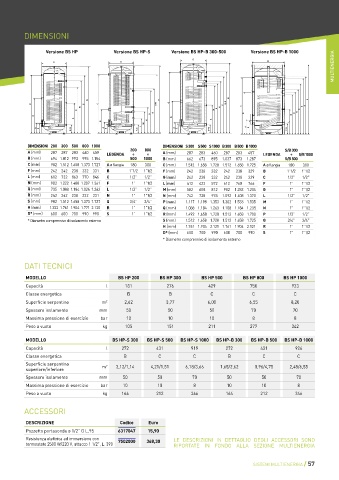

Page 57 - SIME - LISTINO 2024
P. 57
DIMENSIONI
Versione BS HP Versione BS HP-S Versione BS HP-B 300-500 Versione BS HP-B 1000
D
D D D G
R G 22,5° MULTIENERGIA G
22,5°
F 22,5°
22,5°
F
F 30° 30° 30° F
30° E
E E
E
H
H H H
C S C S-R C P R-S
N Q N C R S
Q M P
N
Q
P B Q
B M
L B L
N
B L
M
L A
A E F-R A E F-G A E F-G E F-G
DIMENSIONI 200 300 500 800 1000 DIMENSIONI S 300 S 500 S 1000 B 300 B 500 B 1000
A (mm) 287 287 283 460 459 LEGENDA 200 800 A (mm) 287 283 460 287 283 457 LEGENDA S/B 300 S/B 1000
÷
÷
÷
B (mm) 694 1.012 993 995 1.154 500 1000 B (mm) 662 673 895 1.037 873 1.287 S/B 500
C (mm) 982 1.512 1.658 1.373 1.727 A ø flangia 180 300 C (mm) 1.512 1.658 1.728 1.512 1.658 1.725 A ø flangia 180 300
F (mm) 242 242 238 332 331 B 1”1/2 1”1/2 F (mm) 242 238 332 242 238 329 B 1”1/2 1”1/2
L (mm) 612 732 863 770 846 C 1/2” 1/2” G (mm) 242 238 332 242 238 329 C 1/2” 1/2”
N (mm) 982 1.222 1.488 1.207 1.361 F 1” 1”1/2 L (mm) 412 423 572 612 760 766 F 1” 1”1/2
Q (mm) 735 1.088 1.184 1.026 1.262 L 1/2” 1/2” M (mm) 582 608 812 982 1.283 1.204 G 1” 1”1/2
R (mm) 242 242 238 332 331 N 1” 1”1/2 N (mm) 742 738 978 1.092 1.408 1.370 L 1/2” 1/2”
S (mm) 982 1.512 1.658 1.373 1.727 Q 3/4” 3/4” P (mm) 1.117 1.198 1.353 1.302 1.533 1.535 M 1” 1”1/2
H (mm) 1.232 1.761 1.904 1.771 2.120 R 1” 1”1/2 Q (mm) 1.088 1.184 1.263 1.108 1.184 1.235 N 1” 1”1/2
D* (mm) 600 600 700 990 990 S 1” 1”1/2 R (mm) 1.492 1.658 1.728 1.512 1.658 1.700 P 1/2” 1/2”
* Diametro comprensivo di isolamento esterno S (mm) 1.512 1.658 1.728 1.512 1.658 1.725 Q 3/4” 3/4”
H (mm) 1.761 1.904 2.121 1.761 1.904 2.121 R 1” 1”1/2
D* (mm) 600 700 990 600 700 990 S 1” 1”1/2
* Diametro comprensivo di isolamento esterno
DATI TECNICI
MODELLO BS HP 200 BS HP 300 BS HP 500 BS HP 800 BS HP 1000
Capacità l 181 276 429 750 933
Classe energetica B B C C C
Superficie serpentino m 2 2,62 3,77 6,00 6,55 8,20
Spessore isolamento mm 50 50 50 70 70
Massima pressione di esercizio bar 10 10 10 8 8
Peso a vuoto kg 105 151 211 277 342
MODELLO BS HP-S 300 BS HP-S 500 BS HP-S 1000 BS HP-B 300 BS HP-B 500 BS HP-B 1000
Capacità l 272 431 919 272 431 926
Classe energetica B C C B C C
Superficie serpentino m 2 3,12/1,14 4,21/1,51 6,18/3,66 1,65/2,62 0,96/4,75 2,48/6,55
superiore/inferiore
Spessore isolamento mm 50 50 70 50 50 70
Massima pressione di esercizio bar 10 10 8 10 10 8
Peso a vuoto kg 164 212 346 164 212 346
ACCESSORI
DESCRIZIONE Codice Euro
Pozzetto portasonda ø 1/2” G L.95 6317047 15,90
Resistenza elettrica ad immersione con 7502000 368,30 LE DESCRIZIONI IN DETTAGLIO DEGLI ACCESSORI SONO
termostato 2500 W/220 V, attacco 1 1/2”, L. 390 RIPORTATE IN FONDO ALLA SEZIONE MULTIENERGIA
SISTEMI MULTIENERGIA / 57
