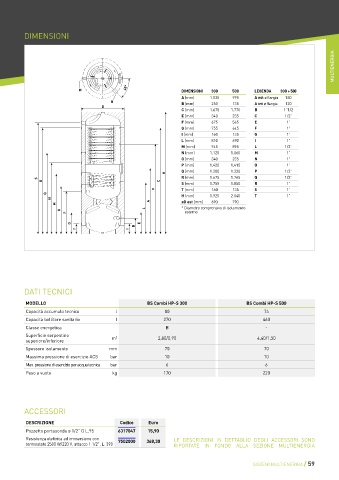

Page 59 - SIME - LISTINO 2024
P. 59
DIMENSIONI
MULTIENERGIA
D
45°
M DIMENSIONI 300 500 LEGENDA 300 ÷ 500
A (mm) 1.035 995 A est ø flangia 180
B B (mm) 250 135 A int ø flangia 120
D
C (mm) 1.675 1.770 B 1”1/2
E (mm) 340 235 C 1/2”
F (mm) 675 565 E 1”
H
G (mm) 755 645 F 1”
S
R C I (mm) 160 135 G 1”
M 45°
P L (mm) 810 690 I 1”
Q M (mm) 945 895 L 1/2”
N B
A N (mm) 1.125 1.060 M 1”
M
L O (mm) 340 235 N 1”
G
F P (mm) 1.420 1.415 O 1”
Q (mm) 1.280 1.320 P 1/2”
H
O E R (mm) 1.675 1.765 Q 1/2”
I S B
T R C
S (mm) 1.755 1.850 R 1”
P T (mm) 160 135 S 1”
Q
H (mm) 1.925 2.040 T 1”
N
A øD est (mm) 690 790
M
L * Diametro comprensivo di isolamento
G esterno
F
O E
B
T I
DATI TECNICI
MODELLO BS Combi HP-S 300 BS Combi HP-S 500
Capacità accumulo tecnico l 80 74
Capacità bollitore sanitario l 270 460
Classe energetica B -
Superficie serpentino m 2 2,80/0,90 4,40/1,50
superiore/inferiore
Spessore isolamento mm 70 70
Massima pressione di esercizio ACS bar 10 10
Max. pressione di esercizio per acqua tecnica bar 6 6
Peso a vuoto kg 170 220
ACCESSORI
DESCRIZIONE Codice Euro
Pozzetto portasonda ø 1/2” G L.95 6317047 15,90
Resistenza elettrica ad immersione con 7502000 368,30 LE DESCRIZIONI IN DETTAGLIO DEGLI ACCESSORI SONO
termostato 2500 W/220 V, attacco 1 1/2”, L. 390 RIPORTATE IN FONDO ALLA SEZIONE MULTIENERGIA
SISTEMI MULTIENERGIA / 59
