Page 30 - MITSUBISHIELECTRIC - VENTILAZIONE

RESIDENZIALE / LGH-RVX3

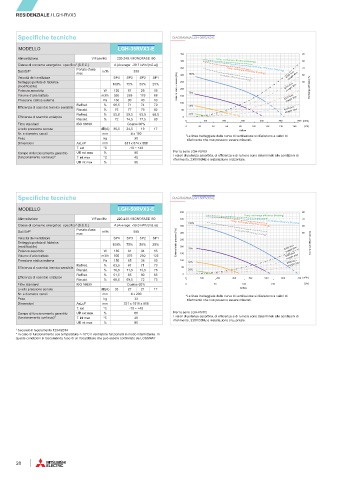

Specifiche tecniche DIAGRAMMA LGH-35RVX3-E

MODELLO LGH-35RVX3-E
Alimentazione V/Fase/Hz 220-240 / MONOFASE /50
Classe di consumo energetico specifico 1 (S.E.C.) A (Average: -39.7 kWh/(m2.a))
Portata d’aria
Dati ErP 1 m 3 /h 350
max
Velocità del ventilatore SP4 SP3 SP2 SP1
Settaggio portata di fabbrica
(modificabile) 100% 75% 50% 25%
Potenza assorbita W 120 61 29 15
Volume d’aria trattato m3/h 350 263 175 88
Pressione statica esterna Pa 160 90 40 10
Raffred. % 66,5 71 74 79
Efficienza di scambio termico sensibile
Riscald. % 75 77 79 82
Raffred. % 55,0 59,5 63,5 69,5
Efficienza di scambio entalpico
Riscald. % 72 74,5 77,5 80
Filtro standard ISO 16890 Coarse 60%
Livello pressione sonora dB(A) 30,5 24,5 19 17
Nr. e diametro canali mm 4 x 150 * Le linee tratteggiate delle curve di ventilazione si riferiscono a valori di
Peso kg 30 riferimento che non possono essere misurati.
Dimensioni AxLxP mm 331 x 874 x 888
T. ext °C -10 ~ +40
Campo di funzionamento garantito UR ext max % 80 Per la serie LGH-RVX3
(funzionamento continuo)* T. int max °C 40 I valori di potenza assorbita, di efficienza e di rumore sono determinati alle condizioni di
riferimento, 230V/50Hz e installazione orizzontale.
UR int max % 80

Specifiche tecniche DIAGRAMMA LGH-50RVX3-E

MODELLO LGH-50RVX3-E

Alimentazione V/Fase/Hz 220-240 / MONOFASE /50
Classe di consumo energetico specifico 1 (S.E.C.) A (Average: -39.0 kWh/(m2.a))
Portata d’aria
Dati ErP 1 m 3 /h 500
max
Velocità del ventilatore SP4 SP3 SP2 SP1
Settaggio portata di fabbrica
(modificabile) 100% 75% 50% 25%
Potenza assorbita W 185 81 34 15
Volume d’aria trattato m3/h 500 375 250 125
Pressione statica esterna Pa 150 85 38 10
Raffred. % 63,5 67 71 73
Efficienza di scambio termico sensibile
Riscald. % 70,5 71,5 73,5 75
Raffred. % 51,5 55 60 65
Efficienza di scambio entalpico
Riscald. % 68,5 69,5 72 73
Filtro standard ISO 16890 Coarse 60%
Livello pressione sonora dB(A) 35 27 21 17
Nr. e diametro canali mm 4 x 200 * Le linee tratteggiate delle curve di ventilazione si riferiscono a valori di
Peso kg 33 riferimento che non possono essere misurati.
Dimensioni AxLxP mm 331 x 1016 x 888
T. ext °C -10 ~ +40
Campo di funzionamento garantito UR ext max % 80 Per la serie LGH-RVX3
(funzionamento continuo)* T. int max °C 40 I valori di potenza assorbita, di efficienza e di rumore sono determinati alle condizioni di
UR int max % 80 riferimento, 230V/50Hz e installazione orizzontale.
1 Secondo il regolamento 1254/2014
* In caso di funzionamento con temperatura <-10°C il ventilatore funzionerà in modo intermittente. In
queste condizioni si raccomanda l’uso di un riscaldatore che può essere controllato da LOSSNAY

28
