GUG-SL-E
MODULO AD ESPANSIONE DIRETTA PER IL CONTROLLO DELLA TEMPERATURA
ABBINABILE A UNITÀ LOSSNAY LGH-RVX(T)-E

Ideale per... Controllo preciso e comfort totale

Grazie alla sezione modulare aggiuntiva GUG è possibile costituire in abbi- I moduli ad espansione diretta GUG permettono di gestire due tipi di controllo:
namento al recuperatore di calore Lossnay LGH un sistema flessibile di trat-
tamento dell’aria esterna in grado di neutralizzare il carico dell’aria esterna o, RA TEMPERATURE CONTROL
contestualmente, contribuire ad abbattere i carichi termici ambiente. (Controllo della temperatura di ritorno)
Per abbattere parzialmente o totalmente i carichi termici impostando una
temperatura ambiente. Il sistema Lossnay + GUG modulando la temperatura
in mandata tende a mantenere le condizioni confortevoli interne secondo le
impostazioni dell’utente.

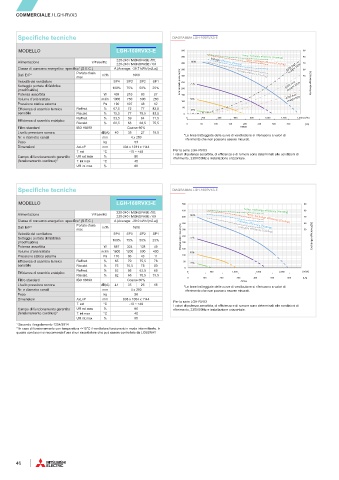

LOSSNAY LGH-RVX(T)
SA TEMPERATURE CONTROL
(Controllo della temperatura di mandata)
Per immettere una portata di aria in ambiente ad una temperatura definita.
Il sistema Lossnay+GUG mantiene la temperatura dell’aria di mandata in
prossimità della temperatura impostata fornendo aria neutra agli ambienti
interni.
GUG-SL
La sezione modulare GUG, viene installata a valle della mandata dell’aria
(Supply Air) del recuperatore Lossnay LGH-RVX(T) e necessita l’abbina-
mento ad una unità esterna della serie Mr. Slim Power Inverter PUHZ-ZRP.

Modularità 3 modelli disponibili

CONTROLLO DELLA TEMPERATURA DI RITORNO - RA CONTROLLO DELLA TEMPERATURA DI MANDATA - SA
MODELLO UNITÀ GUG UNITÀ ESTERNA GUG UNITÀ ESTERNA
PORTATA ARIA LOSSNAY
CAPACITÀ DI CAPACITÀ DI CAPACITÀ DI CAPACITÀ DI
MODELLO MODELLO MODELLO MODELLO
RISCALD.* kW RAFFRED.* kW RISCALD.* kW RAFFRED.* kW
6,5 5,6
500 LGH-50RVX-E
GUG-01SL-E PUHZ-ZRP35 (2,4+4,1) (2,0+3,6) -- -- -- --
650 LGH-65RVX-E 7,7 6,6
(3,2+4,5) (2,6+4,0)
10,0 8,3 10,0 8,3
800 LGH-80RVX-E PUHZ-ZRP50 (4,0+6,0) (3,3+5,0) (4,0+6,0) (3,3+5,0)
GUG-02SL-E 13,2 11,3 GUG-02SL-E PUHZ-ZRP50 11,4 9,5
1000 LGH-100RVX-E PUHZ-ZRP71
(5,1+8,1) (4,2+7,1) (5,1+6,3) (4,2+5,3)
20,7 15,8 16,6 13,4
1500 LGH-150RVX-E (7,7+13,0) (6,3+9,5) (7,7+8,9) (6,3+7,1)
PUHZ-ZRP100
2000 LGH-200RVX-E 23,8 (10,3+13,5) 18,4 19,5 15,9
(8,4+10,0) (10,3+9,2) (8,5+7,4)
20,4 15,7 16,3 13,3
1500 LGH-150RVXT-E GUG-03SL-E PUHZ-ZRP100 GUG-03SL-E PUHZ-ZRP71
(7,4+13,0) (6,2+9,5) (7,4+8,9) (6,2+7,1)
18,4 19,5 15,9
2000 LGH-200RVXT-E PUHZ-ZRP100 23,8 (10,3+13,5)
(8,4+10,0) (10,3+9,2) (8,5+7,4)
22,3 21,6 17,6
2500 LGH-250RVXT-E PUHZ-ZRP125 26,1 (12,1+14,0) (9,8+12,5) (12,1+9,5) (9,8+7,8)
* Il primo valore tra () si riferisce alla quota recuperata dall’unità Lossnay. Il secondo valore si riferisce alla potenza specifica della batteria Dx-coil connessa all’unità esterna.
