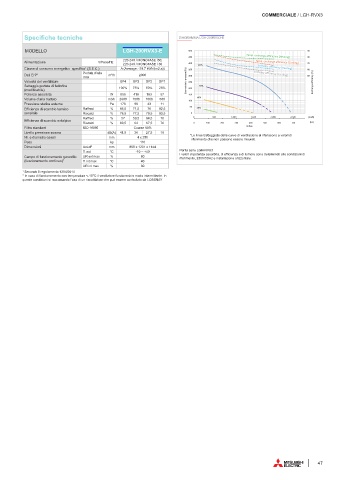

Page 49 - MITSUBISHIELECTRIC - VENTILAZIONE

COMMERCIALE / LGH-RVX3

Specifiche tecniche DIAGRAMMA LGH-200RVX3-E

MODELLO LGH-200RVX3-E

220-240 / MONOFASE /50;
Alimentazione V/Fase/Hz
220-240 / MONOFASE / 60
Classe di consumo energetico specifico 1 (S.E.C.) A (Average: -39.7 kWh/(m2.a))
Portata d’aria
Dati ErP 1 max m 3 /h 2000
Velocità del ventilatore SP4 SP3 SP2 SP1
Settaggio portata di fabbrica 100% 75% 50% 25%
(modificabile)
Potenza assorbita W 855 416 163 57
Volume d’aria trattato m3/h 2000 1500 1000 500
Pressione statica esterna Pa 170 96 43 11
Efficienza di scambio termico Raffred. % 66,5 71,5 76 82,5
sensibile Riscald. % 76,5 77,5 79,5 83,5
Raffred. % 57 59,5 64,5 70
Efficienza di scambio entalpico
Riscald. % 60,5 64 67,5 76
Filtro standard ISO 16890 Coarse 60%
Livello pressione sonora dB(A) 41,5 36 27,5 18 * Le linee tratteggiate delle curve di ventilazione si riferiscono a valori di
Nr. e diametro canali mm 4 x 250 riferimento che non possono essere misurati.
Peso kg 110
Dimensioni AxLxP mm 808 x 1231 x 1144
T. ext °C -10 ~ +40 Per la serie LGH-RVX3
I valori di potenza assorbita, di efficienza e di rumore sono determinati alle condizioni di
Campo di funzionamento garantito UR ext max % 80 riferimento, 230V/50Hz e installazione orizzontale.
(funzionamento continuo)* T. int max °C 40
UR int max % 80
1 Secondo il regolamento 1254/2014
* In caso di funzionamento con temperatura <-10°C il ventilatore funzionerà in modo intermittente. In
queste condizioni si raccomanda l’uso di un riscaldatore che può essere controllato da LOSSNAY

47
