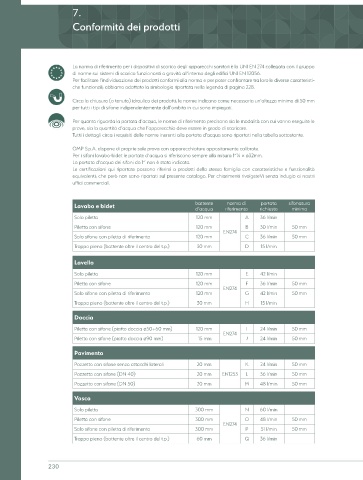

Page 230 - OMP TEA - CATALOGO ITALIA 05

7.

Conformità dei prodotti

La norma di riferimento per i dispositivi di scarico degli apparecchi sanitari è la UNI EN 274 collegata con il gruppo
di norme sui sistemi di scarico funzionanti a gravità all’interno degli edifici UNI EN 12056.
Per facilitare l’individuazione dei prodotti conformi alla norma e per poter confrontare tra loro le diverse caratteristi-
che funzionali, abbiamo adottato la simbologia riportata nella legenda di pagina 228.

Circa la chiusura (o tenuta) idraulica dei prodotti, le norme indicano come necessaria un’altezza minima di 50 mm
per tutti i tipi di sifone indipendentemente dall’ambito in cui sono impiegati.

Per quanto riguarda la portata d’acqua, le norme di riferimento precisano sia le modalità con cui vanno eseguite le
prove, sia la quantità d’acqua che l’apparecchio deve essere in grado di scaricare.
Tutti i dettagli circa i requisiti delle norme inerenti alla portata d’acqua sono riportati nella tabella sottostante.

OMP S.p.A. dispone di proprie sale prova con apparecchiature appositamente calibrate.
Per i sifoni lavabo-bidet le portate d’acqua si riferiscono sempre alla misura 1”¼ × ø32mm.
La portata d’acqua dei sifoni da 1” non è stata indicata.
Le certificazioni qui riportate possono riferirsi a prodotti della stessa famiglia con caratteristiche e funzionalità
equivalenti, che però non sono riportati sul presente catalogo. Per chiarimenti rivolgeteVi senza indugio ai nostri
uffici commerciali.

norma di
portata
Lavabo e bidet battente riferimento richiesta sifonatura
minima
d’acqua
Solo piletta 120 mm A 36 l/min
Piletta con sifone 120 mm B 30 l/min 50 mm
EN274
Solo sifone con piletta di riferimento 120 mm C 36 l/min 50 mm
Troppo pieno (battente oltre il centro del t.p.) 30 mm D 15 l/min

Lavello
Solo piletta 120 mm E 42 l/min

Piletta con sifone 120 mm F 36 l/min 50 mm
EN274
Solo sifone con piletta di riferimento 120 mm G 42 l/min 50 mm
Troppo pieno (battente oltre il centro del t.p.) 30 mm H 15 l/min

Doccia
Piletta con sifone (piatto doccia ø50÷60 mm) 120 mm I 24 l/min 50 mm
EN274
Piletta con sifone (piatto doccia ø90 mm) 15 mm J 24 l/min 50 mm
Pavimento

Pozzetto con sifone senza attacchi laterali 20 mm K 24 l/min 50 mm
Pozzetto con sifone (DN 40) 20 mm EN1253 L 36 l/min 50 mm

Pozzetto con sifone (DN 50) 20 mm M 48 l/min 50 mm
Vasca

Solo piletta 300 mm N 60 l/min
Piletta con sifone 300 mm O 48 l/min 50 mm
EN274
Solo sifone con piletta di riferimento 300 mm P 51 l/min 50 mm

Troppo pieno (battente oltre il centro del t.p.) 60 mm Q 36 l/min

230
