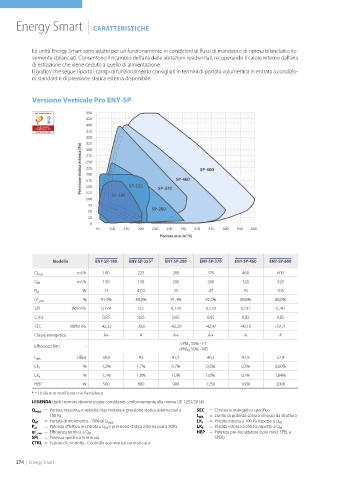

Page 378 - SABIANA - CATALOGO 2024
P. 378
Energy Smart | CARATTERISTICHE
Le unità Energy Smart sono adatte per un funzionamento in condizioni di flussi di mandata e di ripresa bilanciati o lie-
vemente sbilanciati. Consentono il ricambio dell’aria delle abitazioni residenziali, recuperando il calore interno dall’aria
di estrazione che viene ceduto a quello di alimentazione.
Il grafico che segue riporta i campi di funzionamento consigliati in termini di portata volumetrica in entrata a condizio-
ni standard e di pressione statica esterna disponibile.
Versione Verticale Pro ENY-SP
cool, temperate climate
CERTIFIED
COMPONENT
Passive House Institute
Pressione statica esterna [Pa] SP-225
Portata aria [m /h]
3
Modello ENY-SP-180 ENY-SP-225* ENY-SP-280 ENY-SP-370 ENY-SP-460 ENY-SP-600
Q max m 3 /h 180 225 280 370 460 600
Q rif m 3 /h 130 158 200 260 320 420
W 23 47,4 35 47 76 105
P el
η t _rvu % 91,5% 89,0% 91,4% 92,5% 88,6% 88,0%
SPI W/m 3 /h 0,174 0,3 0,174 0,179 0,237 0,247
CTRL - 0,85 0,85 0,85 0,85 0,85 0,85
SEC kWh/m 2 a -42,32 -38,6 -42,29 -42,47 -40,10 -39,71
Classe energetica - A+ A A+ A+ A A
ePM 1 55% - F7
Efficienza filtri -
ePM 10 50% - M5
dB(a) 38,9 43 43,1 46,3 47,9 52,4
L WA
LK I % 1,2% 1,7% 0,7% 0,5% 0,3% 0,60%
LK E % 1,7% 1,8% 1,0% 0,8% 0,7% 1,84%
HEP W 500 800 900 1250 1600 2000
* = Unità non certificata con Passivhaus
LEGENDA (tutti i termini devono essere considerati conformemente alla norma UE 1253/2014)
Q max = Portata massima, a velocità max motore e pressione statica esterna pari a SEC = Consumo energetico specifico
100 Pa L WA = Livello di potenza sonora emesso da struttura
Q rif = Portata di riferimento - 70% di Q max LK I = Perdita interna a 100 Pa rispetto a Q rif
P el = Potenza effettiva in entrata a Q rif e pressione statica esterna pari a 50Pa LK E = Perdita esterna a 250 Pa rispetto a Q rif
η t _rvu = Efficienza termica a Q rif HEP = Potenza pre-riscaldatore (solo mod. SPEL e
SPI = Potenza specifica in entrata SPER)
CTRL = Fattore di controllo - Controllo automatico centralizzato
374 | Energy Smart
