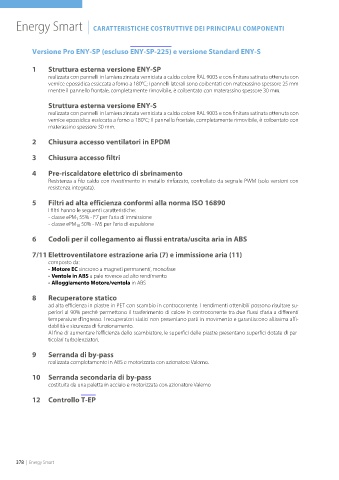

Page 382 - SABIANA - CATALOGO 2024
P. 382
Energy Smart | CARATTERISTICHE COSTRUTTIVE DEI PRINCIPALI COMPONENTI
Versione Pro ENY-SP (escluso ENY-SP-225) e versione Standard ENY-S
1 Struttura esterna versione ENY-SP
realizzata con pannelli in lamiera zincata verniciata a caldo colore RAL 9003 e con finitura satinata ottenuta con
vernice epossidica essiccata a forno a 180°C; i pannelli laterali sono coibentati con materassino spessore 25 mm
mentre il pannello frontale, completamente rimovibile, è coibentato con materassino spessore 30 mm.
Struttura esterna versione ENY-S
realizzata con pannelli in lamiera zincata verniciata a caldo colore RAL 9003 e con finitura satinata ottenuta con
vernice epossidica essiccata a forno a 180°C; il pannello frontale, completamente rimovibile, è coibentato con
materassino spessore 30 mm.
2 Chiusura accesso ventilatori in EPDM
3 Chiusura accesso filtri
4 Pre-riscaldatore elettrico di sbrinamento
Resistenza a filo caldo con rivestimento in metallo rinforzato, controllato da segnale PWM (solo versioni con
resistenza integrata).
5 Filtri ad alta efficienza conformi alla norma ISO 16890
I filtri hanno le seguenti caratteristiche:
- classe ePM 55% - F7 per l’aria di immissione
1
- classe ePM 50% - M5 per l’aria di espulsione
10
6 Codoli per il collegamento ai flussi entrata/uscita aria in ABS
7/11 Elettroventilatore estrazione aria (7) e immissione aria (11)
composto da:
• Motore EC sincrono a magneti permanenti, monofase
• Ventole in ABS a pale rovesce ad alto rendimento
• Alloggiamento Motore/ventola in ABS
8 Recuperatore statico
ad alta efficienza in piastre in PET con scambio in controcorrente. I rendimenti ottenibili possono risultare su-
periori al 90% perchè permettono il trasferimento di calore in controcorrente tra due flussi d’aria a differenti
temperature d’ingresso. I recuperatori statici non presentano parti in movimento e garantiscono altissima affi-
dabilità e sicurezza di funzionamento.
Al fine di aumentare l’efficienza dello scambiatore, le superfici delle piastre presentano superfici dotate di par-
ticolari turbolenziatori.
9 Serranda di by-pass
realizzata completamente in ABS e motorizzata con azionatore Valemo.
10 Serranda secondaria di by-pass
costituita da una paletta in acciaio e motorizzata con azionatore Valemo
12 Controllo T-EP
378 | Energy Smart
