Page 469 - SABIANA - CATALOGO 2024
P. 469

| CARATTERISTICHE TECNICHE



               Griglia di ripresa e diffusione dell’aria: Griglia di ripresa, cornice ed alette di diffusione orientabili su ogni lato in
               materiale sintetico ABS, versione HTA in colore bianco RAL 9003. Griglia di ripresa in metallo versione MD-600, colore
               RAL 9003, di dimensione 600x600, perfettamente adattabile ai controsoffitti standard e senza parti in sovrapposizione.
               Struttura interna portante: In lamiera zincata isolata sulla parete interna con materassino in polietilene a cellule
               chiuse B‐s2‐d0 EN 13501‐1 e con una barriera anticondensa sulla parete esterna.

               Apparecchiatura di controllo: Costituita da una scatola esterna all’apparecchio al cui interno è collocata la scheda
               elettronica di controllo i cui morsetti per il collegamento risultano facilmente raggiungibili.


               Gruppo ventilante: Il gruppo motore-ventola, sospeso su antivibranti, risulta essere particolarmente silenzioso. La
               ventola, di tipo radiale a singola aspirazione, è studiata in modo da ottimizzare le prestazioni utilizzando pale a profilo
               alare con una particolare sagoma che riduce le turbolenze incrementandone l’efficienza e riducendo la rumorosità. La
               ventola è accoppiata ad un motore elettrico monovelocità con caratteristiche degli avvolgimenti progettati per otti-
               mizzare i rendimenti e contenere i consumi energetici. Il motore è di tipo monofase tensione 230 V / 50 Hz, isolamento
               B e klixon integrato. La variazione di velocità del ventilatore avviene con l’impiego di autotrasformatore a 6 diverse ten-
               sioni in uscita. Gli apparecchi utilizzano, come standard, 3 velocità predefinite in accordo con le tabelle riportate nelle
               pagine seguenti con la possibilità, in fase di messa a punto dell’impianto, di poterle modificare.

               Prefiltro a bassa efficienza: Filtro meccanico sintetico rigenerabile lavabile, facilmente accessibile.

               Filtro Crystall ad alta efficienza: Il sistema filtrante elettrostatico Crystall si compone di due elementi: il primo è un
               filtro elettrostatico attivo a piastre ed è applicato nella sezione aspirante dell’unità mentre il secondo è una scheda
               elettronica di comando e regolazione, fissata sulla struttura. Tutti i collegamenti elettrici sono realizzati in fabbrica:
               l’installazione del Cassette SkySafe Sabiana con filtro elettrostatico Crystall è perciò analoga a quella di un normale
               ventilconvettore Cassette: l’unica differenza riguarda l’altezza di installazione, che deve tener conto delle dimensioni
                                                                                                                     SkySafe
               del filtro (30 mm).

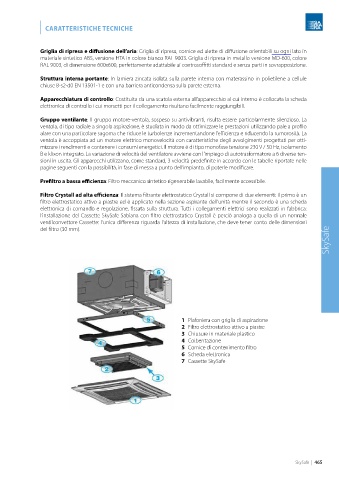

                                                                 1  Plafoniera con griglia di aspirazione
                                                                 2  Filtro elettrostatico attivo a piastre
                                                                 3  Chiusure in materiale plastico
                                                                 4  Coibentazione
                                                                 5  Cornice di contenimento filtro
                                                                 6  Scheda elettronica
                                                                 7  Cassette SkySafe





















                                                                                                         SkySafe  |  465
