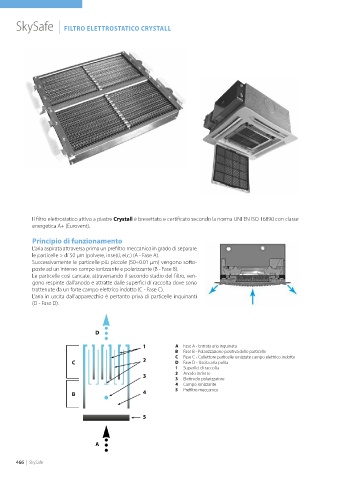

SkySafe       | FILTRO ELETTROSTATICO CRYSTALL









































            Il filtro elettrostatico attivo a piastre Crystall è brevettato e certificato secondo la norma UNI EN ISO 16890 con classe
            energetica A+ (Eurovent).

            Principio di funzionamento
            L’aria aspirata attraversa prima un prefiltro meccanico in grado di separare
            le particelle > di 50 µm (polvere, insetti, etc.) (A - Fase A).
            Successivamente le particelle più piccole (50÷0.01 µm) vengono sotto-
            poste ad un intenso campo ionizzante e polarizzante (B - Fase B).
            Le particelle così caricate, attraversando il secondo stadio del filtro, ven-
            gono respinte dall’anodo e attratte dalle superfici di raccolta dove sono
            trattenute da un forte campo elettrico indotto (C - Fase C).
            L’aria in uscita dall’apparecchio è pertanto priva di particelle inquinanti
            (D - Fase D).




                                   D

                                                   1           A  Fase A - Entrata aria inquinata
                                                               B  Fase B - Polarizzazione positiva delle particelle

                          C                        2           C  Fase C - Collettore particelle ionizzate campo elettrico indotto
                                                               D  Fase D - Uscita aria pulita
                                                               1   Superfici di raccolta
                                                   3           2   Anodo indotto
                                                               3
                                                                 Elettrodo polarizzatore
                                                               4   Campo ionizzante
                          B                        4           5   Prefiltro meccanico



                                                   5




                                   A
