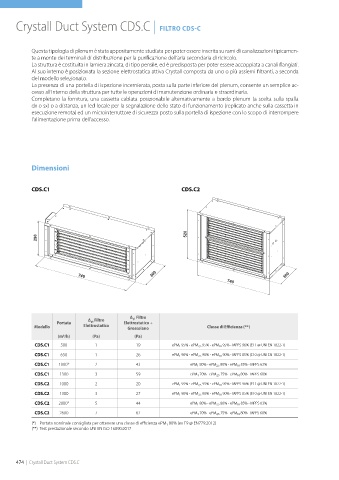

Crystall Duct System CDS.C                      | FILTRO CDS-C




            Questa tipologia di plenum è stata appositamente studiata per poter essere inserita su rami di canalizzazioni tipicamen-
            te a monte dei terminali di distribuzione per la purificazione dell’aria secondaria di ricircolo.
            La struttura è costituita in lamiera zincata, di tipo pensile, ed è predisposta per poter essere accoppiata a canali flangiati.
            Al suo interno è posizionata la sezione elettrostatica attiva Crystall composta da uno o più assiemi filtranti, a seconda
            del modello selezionato.
            La presenza di una portella di ispezione incernierata, posta sulla parte inferiore del plenum, consente un semplice ac-
            cesso all’interno della struttura per tutte le operazioni di manutenzione ordinaria e straordinaria.
            Completano la fornitura, una cassetta cablata posizionabile alternativamente a bordo plenum (a scelta sulla spalla
            dx o sx) o a distanza, un led locale per la segnalazione dello stato di funzionamento (replicato anche sulla cassetta in
            esecuzione remota) ed un microinterruttore di sicurezza posto sulla portella di ispezione con lo scopo di interrompere
            l’alimentazione prima dell’accesso.









            Dimensioni



            CDS.C1                                               CDS.C2








               290                                                  520






                                                       300
                             740                                                                      300
                                                                                 740






                                               Δ pi  Filtro
                                Δ pi  Filtro
                     Portata                Elettrostatico +
             Modello          Elettrostatico  Grossolano                  Classe di Efficienza (**)
                     (m 3 /h)     (Pa)          (Pa)
             CDS.C1   500         1              19          ePM 1  95% - ePM 2,5  95% - ePM 10  95% - MPPS 96% (E11 @ UNI EN 1822-1)
             CDS.C1   650         1              26          ePM 1  90% - ePM 2,5  90% - ePM 10  90% - MPPS 85% (E10 @ UNI EN 1822-1)
             CDS.C1   1000*       2              43                 ePM 1  80% - ePM 2,5  80% - ePM 10  85% - MPPS 63%
             CDS.C1   1300        3              59                 ePM 1  70% - ePM 2,5  75% - ePM 10  80% - MPPS 60%

             CDS.C2   1000        2              20          ePM 1  95% - ePM 2,5  95% - ePM 10  95% - MPPS 96% (E11 @ UNI EN 1822-1)
             CDS.C2   1300        3              27          ePM 1  90% - ePM 2,5  90% - ePM 10  90% - MPPS 85% (E10 @ UNI EN 1822-1)
             CDS.C2   2000*       5              44                 ePM 1  80% - ePM 2,5  80% - ePM 10  85% - MPPS 63%
             CDS.C2   2600        7              62                 ePM 1  70% - ePM 2,5  75% - ePM 10  80% - MPPS 60%
            (*)   Portata nominale consigliata per ottenere una classe di efficienza ePM 1  80% (ex F9 @ EN779:2012)
            (**)  Test prestazionale secondo UNI EN ISO 16890:2017
