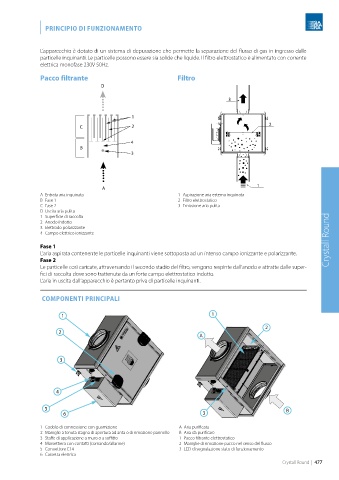

| PRINCIPIO DI FUNZIONAMENTO



               L’apparecchio è dotato di un sistema di depurazione che permette la separazione del flusso di gas in ingresso dalle
               particelle inquinanti. Le particelle possono essere sia solide che liquide. Il filtro elettrostatico è alimentato con corrente
               elettrica monofase 230V 50Hz.

               Pacco filtrante                                 Filtro
                                     D

                                                                                 3


                                               1
                             C                 2                                                2

                                               4
                             B
                                               3





                                                                                           1
                                     A
               A  Entrata aria inquinata                        1  Aspirazione aria esterna inquinata
               B  Fase 1                                        2  Filtro elettrostatico
               C  Fase 2                                        3  Emissione aria pulita
               D  Uscita aria pulita
               1  Superficie di raccolta
               2  Anodo indotto
               3  Elettrodo polarizzante
               4  Campo elettrico ionizzante

               Fase 1                                                                                                Crystall Round
               L’aria aspirata contenente le particelle inquinanti viene sottoposta ad un intenso campo ionizzante e polarizzante.
               Fase 2
               Le particelle così caricate, attraversando il secondo stadio del filtro, vengono respinte dall’anodo e attratte dalle super-
               fici di raccolta dove sono trattenute da un forte campo elettrostatico indotto.
               L’aria in uscita dall’apparecchio è pertanto priva di particelle inquinanti.

                COMPONENTI PRINCIPALI


                       1                                                   1

                                                                                              2
                      2
                                                                       A



                      3





                     4


                 5                                                                                    B
                       6                                                3

               1  Codolo di connessione con guarnizione         A  Aria purificata
               2  Maniglie a tenuta stagna di apertura ad anta o di rimozione pannello  B  Aria da purificare
               3  Staffe di applicazione a muro o a soffitto    1  Pacco filtrante elettrostatico
               4  Morsettiera con contatti (comando/allarme)    2  Maniglie di rimozione pacco nel senso del flusso
               5  Connettore C14                                3  LED di segnalazione stato di funzionamento
               6  Cassetta elettrica
