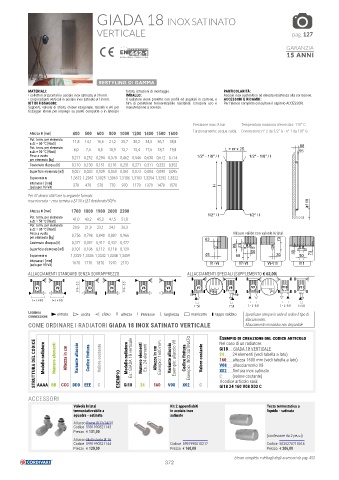

Page 372 - CORDIVARI - CATALISTINO SCALDASALVIETTE

GIADA 18 INOX SATINATO
VERTICALE pag. 127

GARANZIA
15 ANNI

RESTYLING DI GAMMA
MATERIALI: forato, istruzioni di montaggio. PARTICOLARITÀ:
• collettori orizzontali in acciaio inox satinato, ø 30 mm. IMBALLO: Acciaio inox austenitico ad elevata resistenza alla corrosione.
• corpi radianti verticali in acciaio inox satinato ø 18 mm. Il radiatore viene protetto con profili ed angolari in cartone, e ACCESSORI E RICAMBI:
KIT DI FISSAGGIO: film di polietilene termoretraibile riciclabile. Istruzioni uso e Per l’elenco completo consultare il capitolo ACCESSORI.
Supporti, valvola di sfiato, chiave esagonale, tasselli e viti per manutenzione a corredo.
fissaggio idonei per impiego su pareti compatte o in laterizio

Pressione max: 8 bar Temperatura massima d’esercizio: 110° C
Altezza H [mm] 400 500 600 800 1000 1200 1400 1500 1600 Funzionamento: acqua calda Connessioni: n° 2 da 1/2” G - n° 1 da 1/8” G
Pot. term. per elemento 11,8 14,1 16,6 21,2 25,7 30,2 34,5 36,7 38,8
a Δt = 50 °C [Watt]
Pot. term. per elemento 6,0 7,4 8,5 10,9 13,2 15,4 17,6 18,7 19,8 L = nr x 25 88
a Δt = 30 °C [Watt] 55
Peso a vuoto 0,211 0,252 0,294 0,378 0,462 0,546 0,630 0,672 0,714 1/2" - 1/8" / I 1/2" - 1/8" / I
per elemento [kg]
Contenuto d'acqua [lt] 0,110 0,130 0,151 0,191 0,231 0,271 0,311 0,332 0,352
Superficie elemento [m ] ² 0,027 0,033 0,039 0,050 0,061 0,073 0,084 0,090 0,095
Esponente n 1,3612 1,2981 1,3025 1,3063 1,3106 1,3183 1,3254 1,3292 1,3322
Interasse I [mm] 370 470 570 770 970 1170 1370 1470 1570
(solo per V3-V4) H I
Per ΔT diversi utilizzare la seguente formula:
resa ricercata = resa termica a ΔT 50 x (ΔT desiderato/50)^n 110

Altezza H [mm] 1700 1800 1900 2000 2200
Pot. term. per elemento 41,0 43,2 45,3 47,5 51,8 1/2" / I 1/2" / I
a Δt = 50 °C [Watt]
Pot. term. per elemento 20,9 21,9 23,1 24,1 26,3
a Δt = 30 °C [Watt]
Peso a vuoto 0,756 0,798 0,840 0,882 0,966 Misure valide con valvole Kristal
per elemento [kg] 63 73
Contenuto d'acqua [lt] 0,372 0,392 0,412 0,432 0,472
Superficie elemento [m ] ² 0,101 0,106 0,112 0,118 0,129 90 73 50
Esponente n 1,3329 1,3336 1,3342 1,3348 1,3459 45 50 30 45 50 73
Interasse I [mm] 1670 1770 1870 1970 2170
(solo per V3-V4) V1÷V6 V7÷V8 V9-V10 V11
ALLACCIAMENTI STANDARD SENZA SOVRAPPREZZO ALLACCIAMENTI SPECIALI (SUPPLEMENTO € 62,00)

I=H-30 I=H-30 V9 V10 V11
V1 V2 V3 V4 V5 V6 V7 50 V8 30
50 50 50
I=L+90 I=L+90
I=50 I=50 I=L-60 I=L-60 I=50
Legenda entrata uscita sfiato H altezza I interasse L larghezza manicotto tappo saldato Specificare sempre in sede di ordine il tipo di
connessioni
allacciamento.
COME ORDINARE I RADIATORI GIADA 18 INOX SATINATO VERTICALE Esempio di creazione del codice articolo
Allacciamento monotubo non disponibile
STRUTTURA DEL CODICE Modello radiatore Numero elementi Altezza in cm Variante allaccio Codice finitura Valore costante ESEMPIO Modello radiatore Es.: GIADA 18 verticale Numero elementi Es.: 24 elementi Altezza in cm Esempio: 1600 mm Variante allaccio Esempio: allaccio V8 Codice finitura Esempio: INOX SATINATO Valore costante GI18 GIADA 18 VERTICALE
Nel caso di un radiatore:
24 24 elementi (vedi tabella a lato)
160 altezza 1600 mm (vedi tabella a lato)
V08 allacciamento V8
X02 finitura inox satinato
C (valore costante)
AAAA BB
GI18 24 160 V08 X02 C
ACCESSORI CCC DDD EEE C GI18 24 160 V08 X02 C Il codice articolo sarà:
Valvola kristal Kit 2 appendiabiti Testa termostatica a
termostatizzabile a in acciaio inox liquido - satinata
squadra - satinata satinato
Attacco Rame Ø 12/14/15
Codice 5991990321143
Prezzo € 131,00
(confezione da 2 pezzi)
Attacco Multistrato Ø 16
Codice 5991990321144 Codice 5991990010217 Codice 5035270710018
Prezzo € 120,00 Prezzo € 160,00 Prezzo € 206,00
Elenco completo e dettagli degli accessori da pag. 453
