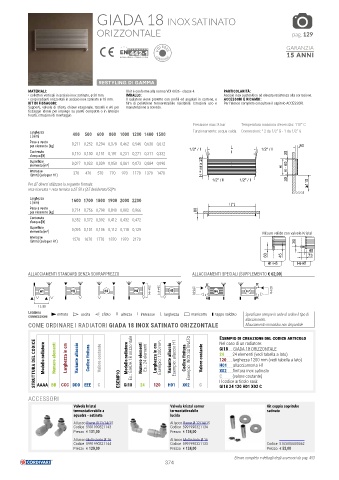

Page 374 - CORDIVARI - CATALISTINO SCALDASALVIETTE

GIADA 18 INOX SATINATO
ORIZZONTALE pag. 129

GARANZIA
VDI 6036
CONFORME 15 ANNI

RESTYLING DI GAMMA
MATERIALI: Il kit è conforme alla norma VDI 6036 - classe 4. PARTICOLARITÀ:
• collettori verticali in acciaio inox satinato, ø 30 mm. IMBALLO: Acciaio inox austenitico ad elevata resistenza alla corrosione.
• corpi radianti orizzontali in acciaio inox satinato ø 18 mm. Il radiatore viene protetto con profili ed angolari in cartone, e ACCESSORI E RICAMBI:
KIT DI FISSAGGIO: film di polietilene termoretraibile riciclabile. Istruzioni uso e Per l’elenco completo consultare il capitolo ACCESSORI.
Supporti, valvola di sfiato, chiave esagonale, tasselli e viti per manutenzione a corredo.
fissaggio idonei per impiego su pareti compatte o in laterizio
forato, istruzioni di montaggio.
Pressione max: 8 bar Temperatura massima d’esercizio: 110° C
Larghezza 400 500 600 800 1000 1200 1400 1500 Funzionamento: acqua calda Connessioni: ° 2 da 1/2” G - 1 da 1/2” G
L [mm]
Peso a vuoto 0,211 0,252 0,294 0,378 0,462 0,546 0,630 0,672
per elemento [kg] L 80
Contenuto 0,110 0,130 0,151 0,191 0,231 0,271 0,311 0,332 1/2" / I I 1/2" / I 30
d'acqua [lt]
Superficie 0,027 0,033 0,039 0,050 0,061 0,073 0,084 0,090
elemento [m²] H = nr x 25 H H - 60
Interasse 370 470 570 770 970 1170 1370 1470
I [mm] (solo per H1)
1/2" / I 1/2" / I 30
Per ΔT diversi utilizzare la seguente formula: 110
resa ricercata = resa termica a ΔT 50 x (ΔT desiderato/50)^n
Larghezza 1600 1700 1800 1900 2000 2200
L [mm] I (*)
Peso a vuoto 0,714 0,756 0,798 0,840 0,882 0,966
per elemento [kg] 80
Contenuto 0,352 0,372 0,392 0,412 0,432 0,472
d'acqua [lt]
Superficie 0,095 0,101 0,106 0,112 0,118 0,129
elemento [m²] Misure valide con valvole Kristal
Interasse 1570 1670 1770 1870 1970 2170
I [mm] (solo per H1) 30
45
63 45 73
H1÷H5 H6-H7
ALLACCIAMENTI STANDARD SENZA SOVRAPPREZZO ALLACCIAMENTI SPECIALI (SUPPLEMENTO € 62,00)

30
I=H+90 I=H+90 H5
30
H4
H3
H2
H1 I=H-60 H6 H7 I=H-60
30
30
I=L-30
Legenda entrata uscita sfiato H altezza I interasse L larghezza manicotto tappo saldato Specificare sempre in sede di ordine il tipo di
connessioni
allacciamento.
COME ORDINARE I RADIATORI GIADA 18 INOX SATINATO ORIZZONTALE Esempio di creazione del codice articolo
Allacciamento monotubo non disponibile
STRUTTURA DEL CODICE Modello radiatore Numero elementi Larghezza in cm Variante allaccio Codice finitura Valore costante ESEMPIO Modello radiatore Es.: GIADA 18 orizzontale Numero elementi Es.: 24 elementi Larghezza in cm Esempio: 1200 mm Variante allaccio Esempio: allaccio H1 Codice finitura Esempio: INOX SATINATO Valore costante GI18 GIADA 18 ORIZZONTALE
Nel caso di un radiatore:
24 24 elementi (vedi tabella a lato)
120 larghezza 1200 mm (vedi tabella a lato)
H01 allacciamento H1
X02 finitura inox satinato
C (valore costante)
AAAA BB
GI18 24 120 H01 X02 C
ACCESSORI CCC DDD EEE C GI18 24 120 H01 X02 C Il codice articolo sarà:
Valvola kristal Valvola kristal corner Kit coppia copritubo
termostatizzabile a termostatizzabile satinato
squadra - satinata lucida
Attacco Rame Ø 12/14/15 Attacco Rame Ø 12/14/15
Codice 5991990321143 Codice 5991990321134
Prezzo € 131,00 Prezzo € 134,00
Attacco Multistrato Ø 16 Attacco Multistrato Ø 16
Codice 5991990321144 Codice 5991990321133 Codice 5103000000062
Prezzo € 120,00 Prezzo € 124,00 Prezzo € 52,00
Elenco completo e dettagli degli accessori da pag. 453
374
