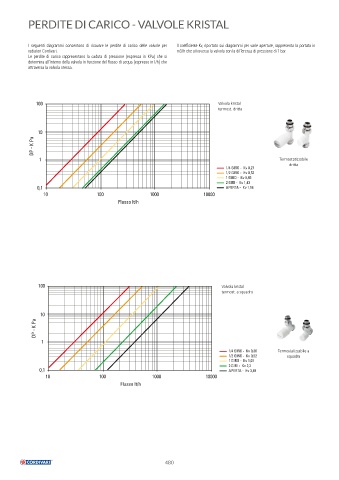

PERDITE DI CARICO - VALVOLE KRISTAL

I seguenti diagrammi consentono di ricavare le perdite di carico delle valvole per Il coefficiente Kv, riportato sui diagrammi per varie aperture, rappresenta la portata in
radiatori Cordivari. m3/h che attraversa la valvola con la differenza di pressione di 1 bar.
Le perdite di carico rappresentano la caduta di pressione (espressa in KPa) che si
determina all’interno della valvola in funzione del flusso di acqua (espresso in l/h) che
attraversa la valvola stessa.

100 Valvola kristal
termost. dritta

10 1/4 GIRO - Kv 0,27
1/2 GIRO - Kv 0,53
DP - K Pa 100 1 GIRO - Kv 0,93
2 GIRI - Kv 1,43
APERTA - Kv 1,56
1 Termostatizzabile
dritta
10 1/4 GIRO - Kv 0,27
1/2 GIRO - Kv 0,53
DP - K Pa 1 GIRO - Kv 0,93
2 GIRI - Kv 1,43
0,1 APERTA - Kv 1,56
1
10 100 1000 10000
Flusso lt/h
0,1
10 100 1000 10000
Flusso lt/h

100 Valvola kristal
termost. a squadra

10 1/4 GIRO - Kv 0,30
1/2 GIRO - Kv 0,52
DP - K Pa 100 1 GIRO - Kv 1,07
2 GIRI - Kv 2,2
1 APERTA - Kv 3,89
10 1/4 GIRO - Kv 0,30 Termostatizzabile a
DP - K Pa 1/2 GIRO - Kv 0,52 squadra
1 GIRO - Kv 1,07
0,1 2 GIRI - Kv 2,2
APERTA - Kv 3,89
1
10 100 1000 10000
Flusso lt/h
0,1
10 100 1000 10000
Flusso lt/h

480
