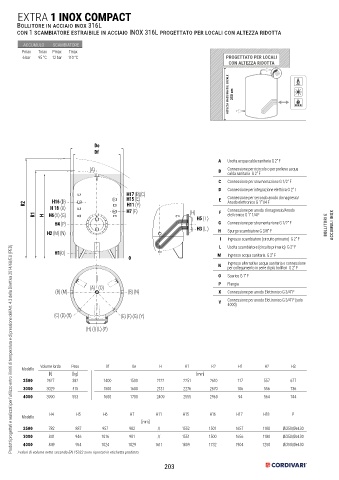

Page 203 - CORDIVARI - LISTINO BOLLITORI E TERMOACCUMULATORI

EXTRA 1 INOX COMPACT
Bollitore in acciaio inox 316L
con 1 scambiatore estraibile in acciaio INOX 316L progettato per locali con altezza ridotta

ACCUMULO SCAMBIATORE
Pmax Tmax Pmax Tmax
6 bar 95 °C 12 bar 110 °C PROGETTATO PER LOCALI
CON ALTEZZA RIDOTTA

ALTEZZA MASSIMA DEL LOCALE 250 cm

De De
Df Df
A Uscita acqua calda sanitaria G 2” F
(A) (A) B Connessione per ricircolo o per prelievo acqua
calda sanitaria G 2” F
C Connessione per strumentazione G 1/2” F
D Connessione per integrazione elettrica G 2” F
H17 (B)(C) (B)
H17 (B)(C) (B)
H15 (E)
H16 (D) H15 (E) E Connessione per secondo anodo di magnesio/
H16 (D)
Anodo elettronico G 1”1/4 F
R2 R2 H 18 (X) H11 (Y)
H11 (Y)
H 18 (X)
(H)
H6 (X) (G)
elettronico G 1” 1/4 F
R1 R1 H H6 (X) (G) H7 (F) H7 (F) (H) H5 ( I ) F Connessione per anodo di magnesio/Anodo
H
H5 ( I )
H4 (P) H4 (P) G Connessione per strumentazione G 1/2” F BOLLITORI E ACCUMULI INOX
H3 (L )
H2 (M) (N)
H2 (M) (N) H3 (L ) H Spurgo scambiatore G 3/8” F
I Ingresso scambiatore (circuito primario) G 2” F
L Uscita scambiatore (circuito primario) G 2” F
Prodotti progettati e realizzati per l’utilizzo entro i limiti di temperatura e di pressione dell’Art. 4.3 della Direttiva 2014/68/EU (PED)
H1(O)
H1(O)
0 0 M Ingresso acqua sanitaria G 2” F
N Ingresso alternativo acqua sanitaria o connessione
per collegamento in serie di più bollitori G 2” F
O Scarico G 1” F
P Flangia
(A) (O)
(A) (O)
(B) (M) (B) (N) (B) (N) X Connessione per anodo Elettronico G 3/4” F
(B) (M)
Y Connessione per anodo Elettronico G 3/4” F (solo
4000)
(C) (D) (X) (E) (F) (G) (Y)
(C) (D) (X)
(E) (F) (G) (Y)
(H) (I) (L) (P)
(H) (I) (L) (P)
Modello Volume lordo Peso Df De H R1 R2 H1 H2 H3
[lt] [kg] [mm]
2500 2627 382 1400 1500 2122 2251 2610 117 557 677
3000 3029 415 1500 1600 2131 2276 2670 106 556 736
4000 3990 553 1600 1700 2409 2555 2960 94 564 744

Modello H4 H5 H6 H7 H11 H15 H16 H17 H18 P
[mm]
2500 782 887 957 982 // 1552 1501 1657 1180 Øi350/Øe430
3000 841 946 1016 981 // 1551 1500 1656 1180 Øi350/Øe430
4000 849 954 1024 1029 1611 1809 1732 1904 1250 Øi350/Øe430
I valori di volume netto secondo EN 15332 sono riportati in etichetta prodotto.

203
