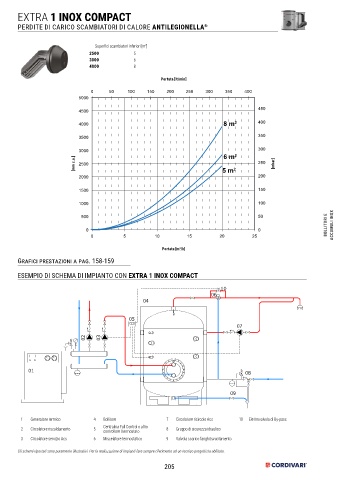

EXTRA 1 INOX COMPACT

       PERDITE DI CARICO SCAMBIATORI DI CALORE ANTILEGIONELLA            ®


                                  Superfici scambiatori inferiori [m ] 2
                                2500            5
                                3000            6
                                4000            8

                                                          Portata [lt/min]
                                 0     50     100    150    200   250    300    350    400
                             5000

                             4500                                                           450
                             4000                                              8 m 2        400


                             3500                                                           350
                             3000                                              6 m 2        300
                            [mm c.a.]  2500                                    5 m 2        250   [mbar]  [mbar]


                             2000                                                           200

                             1500                                                           150

                             1000                                                           100

                              500                                                           50

                               0                                                            0                       BOLLITORI E  ACCUMULI INOX
                                 0          5          10          15         20          25

                                                          Portata [m /h]
                                                                3
       Grafici prestazioni a pag. 158-159

       ESEMPIO DI SCHEMA DI IMPIANTO CON EXTRA 1 INOX COMPACT

                                                                              E 10
                                                                           06
                                                   04


                                              05
                                                                                    07
                               02   03





           01                                                                          08




                                                                                  09



        1   Generatore termico    4  Bollitore             7   Circolatore ricircolo Acs  10  Elettrovalvola di By-pass
        2   Circolatore riscaldamento  5  Centralina Full Control o altro   8  Gruppo di sicurezza idraulico
                                     controllore /termostato
        3   Circolatore servizio Acs  6  Miscelatore termostatico  9  Valvola scarico fanghi/svuotamento
       Gli schemi riportati sono puramente illustrativi. Per la realizzazione di impianti fare sempre riferimento ad un tecnico progettista abilitato.
