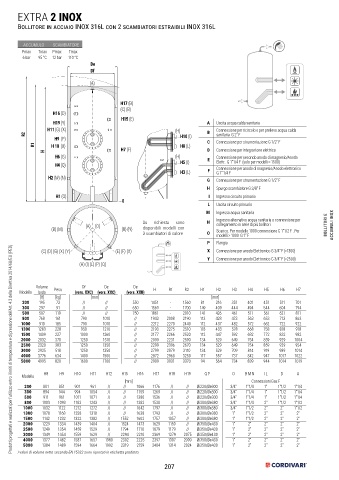

Page 207 - CORDIVARI - LISTINO BOLLITORI E TERMOACCUMULATORI

EXTRA 2 INOX

Bollitore in acciaio INOX 316L con 2 scambiatori estraibili INOX 316L

De
ACCUMULO SCAMBIATORE
Df
Pmax Tmax Pmax Tmax
6 bar 95 °C 12 bar (A) 110 °C
De
Df
H17 (B)
(A)
(C) (B)
H16 (D)
H15 (E)
H19(Y)
H11 (G) (X) H17 (B)
R2 H16 (D) (C) (B)
H9 (P) H15 (E)
R1 H 18 (X) H19(Y) H7 (F) A Uscita acqua calda sanitaria
H H11 (G) (X) (H) Connessione per ricircolo o per prelievo acqua calda
H6 (G) H10 (I) B sanitaria G 2” F
R2
H4 (Q) H9 (P) C Connessione per strumentazione G 1/2” F
R1 H 18 (X) H7 (F) H8 (L) D Connessione per integrazione elettrica
H2 (M) (N) H H6 (G) (H) (H) H10 (I)
Connessione per secondo anodo di magnesio/Anodo
E
H4 (Q) H5 (I) Elettr. G 1”1/4 F (solo per modelli > 1500)
H1 (O) H3 (L) F H8 (L) Connessione per anodo di magnesio/Anodo elettronico
G 1” 1/4 F
H2 (M) (N) 0 (H) G Connessione per strumentazione G 1/2” F
H5 (I)
H Spurgo scambiatore G 3/8” F
H1 (O) I H3 (L) Ingresso circuito primario
(A) (O) 0
(B) (M) (B) (N) L Uscita circuito primario
M Ingresso acqua sanitaria
Su richiesta sono N Ingresso alternativo acqua sanitaria o connessione per
collegamento in serie di più bollitori
(O)
(A)
(C) (D) (G) (X) (Y) (B) (M) (E) (F) (X) (B) (N) disponibili modelli con Scarico. Per modello 1000 connessione G 1”1/2 F . Per BOLLITORI E ACCUMULI INOX
3 scambiatori di calore O modelli > 1000 G 1” F
(H) (I) (L) (P) (Q) P Flangia
Prodotti progettati e realizzati per l’utilizzo entro i limiti di temperatura e di pressione dell’Art. 4.3 della Direttiva 2014/68/EU (PED)
(C) (D) (G) (X) (Y) (E) (F) (X) X Connessione per anodo Elettronico G 3/4” F (>1300)
Y Connessione per anodo Elettronico G 3/4” F (>2500)
(H) (I) (L) (P) (Q)

Volume Df De De
Modello lordo Peso (vers. XXC) (vers. XXC) (vers. XXB) H R1 R2 H1 H2 H3 H4 H5 H6 H7
[lt] [kg] [mm] [mm]
200 195 73 // // 550 1451 - 1560 81 316 351 401 451 511 701
300 297 91 // // 650 1569 - 1700 149 409 444 494 544 604 794
500 507 119 // // 750 1861 - 2010 141 426 461 511 561 621 811
800 768 161 790 1010 // 1943 2008 2190 113 428 473 563 653 713 863
1000 910 185 790 1010 // 2212 2270 2440 112 437 482 572 662 722 922
1300 1283 228 950 1210 // 2193 2275 2510 118 433 578 668 758 818 918
1500 1409 237 1000 1260 // 2177 2266 2520 112 447 592 682 772 832 982
2000 2032 370 1250 1510 // 2099 2231 2590 134 529 649 754 859 929 1004
2500 2320 383 1250 1350 // 2299 2396 2670 134 529 649 754 859 929 954
3000 2925 518 1250 1350 // 2799 2879 3110 134 529 709 814 919 989 1014
4000 3776 634 1400 1500 // 2872 2968 3250 117 557 737 842 947 1017 1022
5000 4995 820 1600 1700 // 2909 3031 3370 94 564 734 839 944 1014 1019

Modello H8 H9 H10 H11 H12 H15 H16 H17 H18 H19 Q P O B M N I L D A
[mm] Connessioni Gas F
200 801 851 901 961 // // 1066 1176 // // Øi220/Øe300 3/4" 1"1/4 1" 1"1/2 1"1/4
300 894 944 994 1054 // // 1159 1269 // // Øi220/Øe300 3/4" 1"1/4 1" 1"1/2 1"1/4
500 911 961 1011 1071 // // 1380 1536 // // Øi220/Øe300 3/4" 1"1/4 1" 1"1/2 1"1/4
800 1003 1093 1183 1243 // // 1382 1538 // // Øi300/Øe380 3/4" 1"1/4 2" 1"1/2 1"1/2
1000 1032 1122 1212 1272 // // 1642 1797 // // Øi300/Øe380 3/4" 1"1/2 2" 2" 1"1/2
1300 1078 1168 1258 1318 // // 1638 1793 // // Øi300/Øe380 1" 1"1/2 2" 2" 2"
1500 1142 1232 1322 1382 // 1552 1602 1757 1057 // Øi300/Øe380 1" 1"1/2 2" 2" 2"
2000 1229 1334 1439 1404 // 1524 1473 1629 1159 // Øi350/Øe430 1" 2" 2" 2" 2"
2500 1249 1354 1459 1529 // 1794 1710 1879 1179 // Øi350/Øe430 1" 2" 2" 2" 2"
3000 1349 1454 1559 1629 // 2294 2210 2369 1279 2075 Øi350/Øe430 1" 2" 2" 2" 2"
4000 1377 1482 1587 1657 1980 2302 2225 2397 1307 2090 Øi350/Øe430 1" 2" 2" 2" 2"
5000 1384 1489 1594 1664 1992 2319 2159 2404 1314 2024 Øi350/Øe430 1" 2" 2" 2" 2"
I valori di volume netto secondo EN 15332 sono riportati in etichetta prodotto.

207
