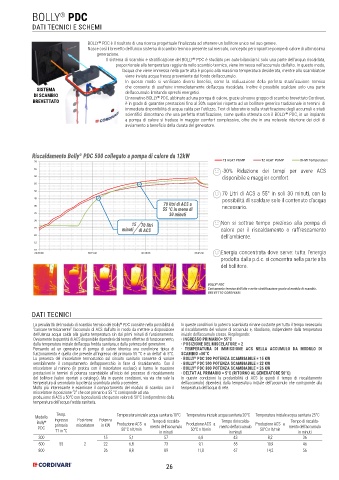

Page 26 - CORDIVARI - LISTINO BOLLITORI E TERMOACCUMULATORI

70
BOLLY PDC 65
®
DATI TECNICI E SCHEMI 60

55
BOLLY PDC è il risultato di una ricerca progettuale finalizzata ad ottenere un bollitore unico nel suo genere.
®
Nasce così il brevetto dell’unico sistema di scambio termico presente sul mercato, concepito per impianti e pompe di calore di ultimissima
generazione. 50
Il sistema di scambio e stratificazione del BOLLY PDC è studiato per auto-bilanciarsi: solo una parte dell’acqua riscaldata,
®
45
proporzionale alla temperatura raggiunta nello scambio termico, viene immessa nell’accumulo dall’alto. In questo modo,
l’acqua che viene immessa nella parte alta è proprio alla massima temperatura desiderata, mentre allo scambiatore
40
viene inviata acqua fresca proveniente dal fondo dell’accumulo.
In questo modo si verificano diversi benefici, come la realizzazione della perfetta stratificazione termica
35
SISTEMA che consente di usufruire immediatamente dell’acqua riscaldata. Inoltre è possibile scaldare solo una parte
DI SCAMBIO dell’accumulo limitando sprechi energetici.
30
L’innovativo BOLLY PDC, abbinato ad una pompa di calore, grazie al nuovo gruppo di scambio brevettato Cordivari,
®
BREVETTATO è in grado di garantire prestazioni fino al 30% superiori rispetto ad un bollitore generico tradizionale in termini di
25
immediata disponibilità di acqua calda per l’utilizzo. Test di laboratorio sulla stratificazione degli accumuli e studi
scientifici dimostrano che una perfetta stratificazione, come quella ottenuta con il BOLLY PDC, in un impianto
®
20
a pompa di calore si traduce in maggior comfort complessivo, oltre che in una notevole riduzione dei cicli di
avviamento a beneficio della durata del generatore.
15
10
0 0 : 0 0 : 0 0 0 1 : 0 0 : 5 0 0 3 : 0 0 : 0 0 0 4 : 0 0 : 5 0
Riscaldamento Bolly PDC 500 collegato a pompa di calore da 12kW
®

70 T1 HEAT PUMP T2 HEAT PUMP DHW Temperature
65 -30% Riduzione dei tempi per avere ACS

60 disponibile e maggior comfort
55
50 70 Litri di ACS a 55° in soli 30 minuti, con la

45 possibilità di scaldare solo il contenuto d’acqua
70 litri di ACS a
40 necessario.
55 °C in meno di
35 30 minuti
30 Non si sottrae tempo prezioso alla pompa di
15 70 litri
minuti di ACS calore per il riscaldamento o raffrescamento
25
dell’ambiente.
20
15
10

0 0 : 0 0 : 0 0 0 1 : 0 0 : 5 0 0 3 : 0 0 : 0 0 0 4 : 0 0 : 5 0 Energia concentrata dove serve: tutta l’energia
prodotta dalla p.d.c. si concentra nella parte alta
del bollitore.
T1PDC T2PDC Tacs usc scamb
BOLLY ® PDC
Caricamento termico dall’alto e netta stratificazione grazie al modulo di scambio.
BREVETTO CORDIVARI.
DATI TECNICI
La peculiarità del modulo di scambio termico dei Bolly PDC consiste nella possibilità di In queste condizioni la potenza scambiata rimane costante per tutto il tempo necessario
®
“caricare termicamente” l’accumulo di ACS dall’alto in modo da mettere a disposizione al riscaldamento del volume di accumulo e, ribadiamo, indipendente dalla temperatura
dell’utenza acqua calda alla giusta temperatura sin dai primi minuti di funzionamento. iniziale dell’accumulo stesso. Riepilogando:
Ovviamente la quantità di ACS disponibile dipenderà dal tempo effettivo di funzionamento, · INGRESSO PRIMARIO= 55°C
dalla temperatura iniziale dell’acqua fredda sanitaria, e dalla potenza del generatore. · POSIZIONE DEL MISCELATORE = 2
Pensando ad un generatore di pompa di calore idronica una condizione tipica di · TEMPERATURA DI IMMISSIONE ACS NELLA ACCUMULO DA MODULO DI
funzionamento è quella che prevede all’ingresso del primario 55 °C e un deltaT di 5°C. SCAMBIO =50°C
La presenza del miscelatore termostatico sul circuito sanitario consente di variare · BOLLY PDC 300 POTENZA SCAMBIABILE = 15 KW
®
®
sensibilmente il comportamento dell’apparecchio in fase di riscaldamento. Con il · BOLLY PDC 500 POTENZA SCAMBIABILE = 22 KW
miscelatore al minimo (in pratica con il miscelatore escluso) si hanno le massime · BOLLY PDC 800 POTENZA SCAMBIABILE = 26 KW
®
prestazioni in termini di potenza scambiabile all’inizio del processo di riscaldamento · DELTAT AL PRIMARIO = 5°C (RITORNO AL GENERATORE 50°C)
del bollitore (valori riportati a catalogo). Ma in queste condizioni, via via che sale la In queste condizioni la producibilità di ACS (e quindi il tempo di riscaldamento
temperatura al secondario la potenza scambiata andrà a scendere. dell’accumulo) dipenderà dalla temperatura iniziale dell’accumulo che corrisponde alla
Molto più interessante è esaminare il comportamento del modulo di scambio con il temperatura dell’acqua di rete.
miscelatore in posizione “2” che con primario a 55 °C corrisponde ad una
produzione di ACS a 50°C con la peculiarità che questo valore di 50°C è indipendente dalla
temperatura dell’acqua fredda sanitaria.
Temp. Temperatura iniziale acqua sanitaria 10°C Temperatura iniziale acqua sanitaria 20°C Temperatura iniziale acqua sanitaria 25°C
Modello
Posizione
Bolly Ingresso miscelatore Potenza Produzione ACS a Tempo di riscalda- Produzione ACS a Tempo di riscalda- Produzione ACS a Tempo di riscalda-
®
primario
in KW
PDC 50°C n lt/min mento dell'accumulo 50°C n lt/min mento dell'accumulo 50°C n lt/min mento dell'accumulo
T1 in °C in minuti in minuti in minuti
300 15 5,1 57 6,8 43 8,2 36
500 55 2 22 6,8 73 9,1 55 10,9 46
800 26 8,8 89 11,8 67 14,2 56
26
