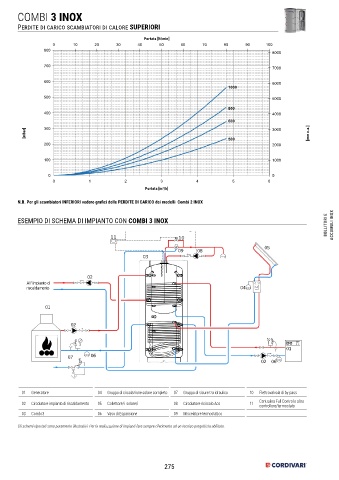

COMBI 3 INOX
Perdite di carico scambiatori di calore SUPERIORI
Portata [lt/min]
0 10 20 30 40 50 60 70 80 90 100
800
8000
700 7000
600 6000
1000
500 5000
800
400 4000
600
[mbar] 300 500 3000 [mm c.a.]
200 2000
100 1000
0 0
0 1 2 3 4 5 6
Portata [m /h]
3
N.B. Per gli scambiatori INFERIORI vedere grafici delle PERDITE DI CARICO dei modelli Combi 2 INOX
BOLLITORI E ACCUMULI INOX
ESEMPIO DI SCHEMA DI IMPIANTO CON COMBI 3 INOX
11 E 10
05
09 08
03
02
All' impianto di
riscaldamento 04
01
02
01
07 06
02 06
01 Generatore 04 Gruppo di circolazione solare completo 07 Gruppo di sicurezza idraulico 10 Elettrovalvola di by-pass
02 Circolatore impianto di riscaldamento 05 Collettore/i solare/i 08 Circolatore ricircolo Acs 11 Centralina Full Control o altro
controllore/termostato
03 Combi 3 06 Vaso di Espansione 09 Miscelatore termostatico
Gli schemi riportati sono puramente illustrativi. Per la realizzazione di impianti fare sempre riferimento ad un tecnico progettista abilitato.
