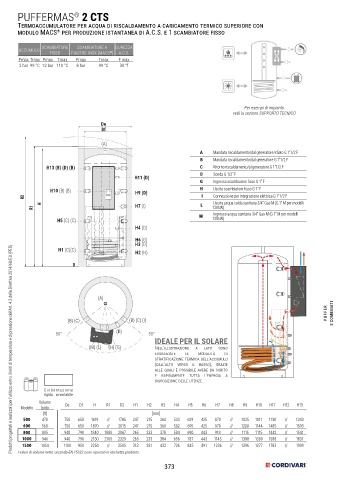

P. 373
PUFFERMAS 2 CTS
®
Termoaccumulatore per acqua di riscaldamento a caricamento termico superiore con
modulo MACS per produzione istantanea di A.C.S. e 1 scambiatore fisso
®
SCAMBIATORE SCAMBIATORE A DUREZZA
ACCUMULO
FISSO PIASTRE INOX (MACS ) A.C.S.
®
Pmax Tmax Pmax Tmax Pmax Tmax F max
3 bar 99 °C 12 bar 110 °C 8 bar 99 °C 30 °f
Per esempi di impianto
vedi la sezione SUPPORTO TECNICO
De
Df
(A)
A Mandata riscaldamento/dal generatore/sfiato G 1”1/2 F
B Mandata riscaldamento/dal generatore G 1”1/2 F
H13 (B) (D) (B) C Ritorno riscaldamento/al generatore G 1”1/2 F
D Sonda G 1/2” F
H11 (D)
G Ingresso scambiatore fisso G 1” F
H10 (B) (B) H9 (D) H Uscita scambiatore fisso G 1” F
R2 I Connessione per integrazione elettrica G 1”1/2 F
H7 (I) L Uscita acqua calda sanitaria 3/4” Gas M (G 1” M per modelli
R1 120kW)
H
M Ingresso acqua sanitaria 3/4” Gas M (G 1” M per modelli
H5 (C) (C) 120kW)
H4 (D)
H6 (G)
H3 (D)
Prodotti progettati e realizzati per l’utilizzo entro i limiti di temperatura e di pressione dell’Art. 4.3 della Direttiva 2014/68/EU (PED)
H1 (C)(C)
H2 (H)
0
(A)
PUFFER E COMBINATI
(B) (C) (B) (C) (I)
(D)
50° 50°
IDEALE PER IL SOLARE
(M) (L) (H) (G) Nell’illustrazione a lato sono
evidenziate le modalità di
stratificazione termica dell’accumulo
(dall’alto verso il basso), grazie
alle quali è possibile avere da subito
e rapidamente tutta l’energia a
disposizione delle utenze.
Coibentazione
rigida smontabile
Volume
Modello lordo De Df H R1 R2 H1 H2 H3 H4 H5 H6 H7 H8 H9 H10 H11 H12 H13
[lt] [mm]
500 478 750 650 1619 // 1785 247 215 360 533 629 425 870 // 1025 1011 1130 // 1343
600 560 750 650 1870 // 2015 247 215 360 582 695 425 970 // 1200 1144 1485 // 1593
800 805 940 790 1840 1880 2067 265 233 378 584 690 443 918 // 1115 1115 1442 // 1541
1000 946 940 790 2130 2165 2329 265 233 384 656 787 443 1145 // 1388 1309 1588 // 1831
1500 1454 1100 950 2250 // 2505 313 281 432 736 845 491 1236 // 1396 1377 1783 // 1909
I valori di volume netto secondo EN 15332 sono riportati in etichetta prodotto.
