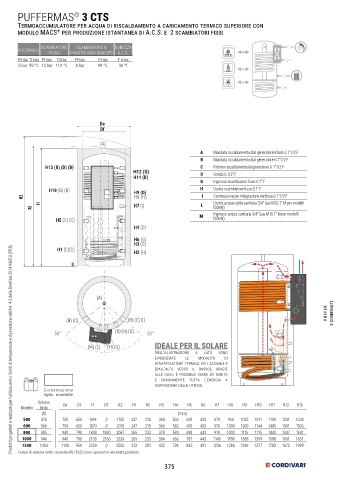

PUFFERMAS 3 CTS
®
Termoaccumulatore per acqua di riscaldamento a caricamento termico superiore con
modulo MACS per produzione istantanea di A.C.S. e 2 scambiatori fissi
®

SCAMBIATORE SCAMBIATORE A DUREZZA
ACCUMULO
FISSO PIASTRE INOX (MACS ) A.C.S.
®
Pmax Tmax Pmax Tmax Pmax Tmax F max
3 bar 99 °C 12 bar 110 °C 8 bar 99 °C 30 °f

De
Df

(A)
A Mandata riscaldamento/dal generatore/sfiato G 1”1/2 F
B Mandata riscaldamento/dal generatore G 1”1/2 F
H13 (B) (D) (B) C Ritorno riscaldamento/al generatore G 1”1/2 F
H12 (G) D Sonda G 1/2” F
H11 (D)
G Ingresso scambiatore fisso G 1” F
H10 (B) (B) H9 (D) H Uscita scambiatore fisso G 1” F
R2 H8 (H) I Connessione per integrazione elettrica G 1”1/2 F
H7 (I) L Uscita acqua calda sanitaria 3/4” Gas M (G 1” M per modelli
R1 120kW)
H
M Ingresso acqua sanitaria 3/4” Gas M (G 1” M per modelli
H5 (C) (C) 120kW)
H4 (D)

H6 (G)
H3 (D)
Prodotti progettati e realizzati per l’utilizzo entro i limiti di temperatura e di pressione dell’Art. 4.3 della Direttiva 2014/68/EU (PED)
H1 (C)(C) H2 (H)
0

(A)

PUFFER E COMBINATI

(B) (C) (B) (C) (I)
50° (D)(H) (G) 50°

(M) (L) (H) (G) IDEALE PER IL SOLARE
Nell’illustrazione a lato sono
evidenziate le modalità di
stratificazione termica dell’accumulo
(dall’alto verso il basso), grazie
alle quali è possibile avere da subito
e rapidamente tutta l’energia a
disposizione delle utenze.
Coibentazione
rigida smontabile
Volume
Modello lordo De Df H R1 R2 H1 H2 H3 H4 H5 H6 H7 H8 H9 H10 H11 H12 H13
[lt] [mm]
500 478 750 650 1619 // 1785 247 215 360 533 629 425 870 930 1025 1011 1130 1231 1343
600 560 750 650 1870 // 2015 247 215 360 582 695 425 970 1090 1200 1144 1485 1391 1593
800 805 940 790 1840 1880 2067 265 233 378 584 690 443 918 1003 1115 1115 1442 1347 1541
1000 946 940 790 2130 2165 2329 265 233 384 656 787 443 1145 1188 1388 1309 1588 1661 1831
1500 1454 1100 950 2250 // 2505 313 281 432 736 845 491 1236 1286 1396 1377 1783 1673 1909
I valori di volume netto secondo EN 15332 sono riportati in etichetta prodotto.
