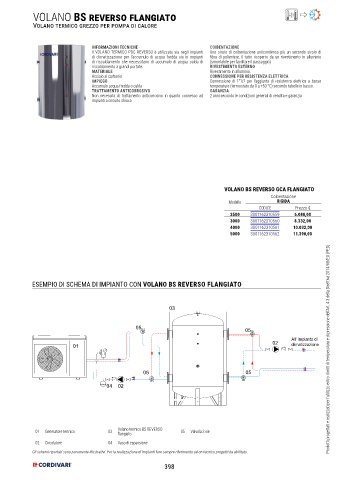

Page 398 - CORDIVARI - LISTINO BOLLITORI E TERMOACCUMULATORI

VOLANO BS reverso flangiato
Volano termico grezzo per pompa di calore

INFORMAZIONI TECNICHE COIBENTAZIONE
Il VOLANO TERMICO PDC REVERSO è utilizzato sia negli impianti Uno strato di coibentazione anticondensa più un secondo strato di
di climatizzazione per l’accumulo di acqua fredda sia in impianti fibra di poliestere, il tutto ricoperto da un rivestimento in alluminio
di riscaldamento che necessitano di accumulo di acqua calda di (smontabile per facilitare il passaggio)
riscaldamento a grandi portate. RIVESTIMENTO ESTERNO
MATERIALE Rivestimento in alluminio.
Acciaio al carbonio CONNESSIONE PER RESISTENZA ELETTRICA
IMPIEGO Connessione di 1’’1/2 per l’aggiunta di resistenza elettrica a basse
Accumulo acqua fredda o calda temperature (termostato da 0 a +50 °C) secondo tabelle in basso.
TRATTAMENTO ANTICORROSIVO GARANZIA
Non necessita di trattamento anticorrosivo in quanto connesso ad 2 anni secondo le condizioni generali di vendita e garanzia
impianti a circuito chiuso

VOLANO BS REVERSO GCA FLANGIATO
Coibentazione
Modello RIGIDA
CODICE Prezzo €
2500 3001162310559 6.088,00
3000 3001162310560 8.332,00
4000 3001162310561 10.032,00
5000 3001162310562 11.390,00

ESEMPIO DI SCHEMA DI IMPIANTO CON VOLANO BS REVERSO FLANGIATO

03

05 E
05 E
All' impianto di
02
01 climatizzazione Prodotti progettati e realizzati per l’utilizzo entro i limiti di temperatura e di pressione dell’Art. 4.3 della Direttiva 2014/68/EU (PED)

05 05
E
E
04 02

01 Generatore termico 03 Volano termico BS REVERSO 05 Valvola 3 vie
flangiato
02 Circolatore 04 Vaso di espansione
Gli schemi riportati sono puramente illustrativi. Per la realizzazione di impianti fare sempre riferimento ad un tecnico progettista abilitato.

398
