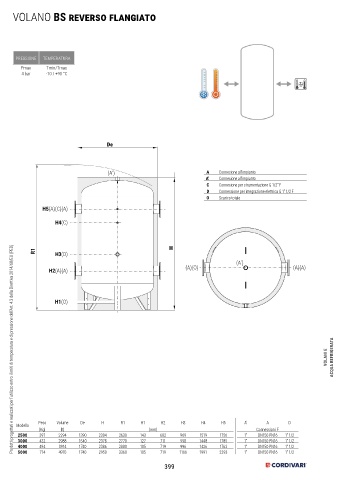

Page 399 - CORDIVARI - LISTINO BOLLITORI E TERMOACCUMULATORI

VOLANO BS reverso flangiato

De
PRESSIONE TEMPERATURA
Pmax Tmin/Tmax
4 bar -10 / +90 °C (A’)

H5(A)(C)(A)

H4(C)

De
R1 H3(D) H

(A’) H2(A)(A) A Connesione all'impianto
A' Connesione all'impianto
C Connesione per strumentazione G 1/2” F
D Connessione per integrazione elettrica G 1” 1/2 F
O Scarico totale
H1(O)
H5(A)(C)(A)

H4(C)

Prodotti progettati e realizzati per l’utilizzo entro i limiti di temperatura e di pressione dell’Art. 4.3 della Direttiva 2014/68/EU (PED)
R1 H3(D) H
(A’)
(A)(A)(O) (A)(A)
H2(A)(A)

H1(O)

(C)(C)(D)

ACQUA REFRIGERATA

(A’) VOLANI E
(A)(A)(O) (A)(A)

(C)(C)(D)
Peso Volume De H R1 H1 H2 H3 H4 H5 A' A D
Modello
[Kg] [lt] [mm] Connessioni F
2500 397 2294 1390 2304 2630 143 682 969 1519 1756 1" DN150 PN16 1″ 1/2
3000 432 2988 1540 2378 2770 127 711 998 1448 1785 1" DN150 PN16 1″ 1/2
4000 494 3914 1740 2386 2880 105 719 996 1426 1763 1" DN150 PN16 1″ 1/2
5000 714 4970 1740 2950 3360 105 719 1166 1991 2293 1" DN150 PN16 1″ 1/2

399
