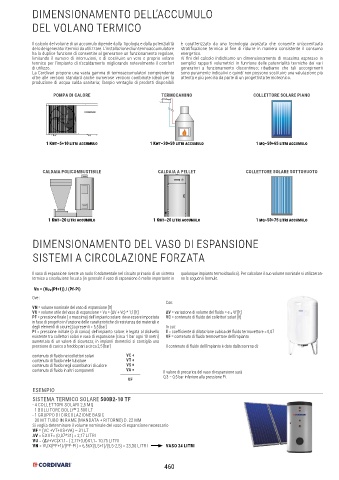

Page 460 - CORDIVARI - LISTINO BOLLITORI E TERMOACCUMULATORI

DIMENSIONAMENTO DELL’ACCUMULO

DEL VOLANO TERMICO

Il calcolo del volume di un accumulo dipende dalla tipologia e dalla potenzialità è caratterizzato da una tecnologia avanzata che consente un’accentuata
del o dei generatori termici da utilizzare. L’installazione di un termoaccumulatore stratificazione termica al fine di ridurre in maniera consistente il consumo
ha la duplice funzione di consentire al generatore un funzionamento regolare, energetico.
limitando il numero di interruzioni, e di costituire un vero e proprio volano Ai fini del calcolo indichiamo un dimensionamento di massima espresso in
termico per l’impianto di riscaldamento migliorando notevolmente il comfort semplici rapporti volumetrici in funzione delle potenzialità termiche dei vari
di utilizzo. generatori a funzionamento discontinuo; ribadiamo che tali accorgimenti
La Cordivari propone una vasta gamma di termoaccumulatori comprendente sono puramente indicativi e quindi non possono sostituire una valutazione più
oltre alle versioni standard anche numerose versioni combinate ideali per la attenta e più precisa da parte di un progettista termotecnico.
produzione di acqua calda sanitaria; l’ampio ventaglio di prodotti disponibili

POMPA DI CALORE TERMOCAMINO COLLETTORE SOLARE PIANO

1 Kwt~5÷10 litri accumulo 1 Kwt~30÷50 litri accumulo 1 mq~50÷65 litri accumulo

CALDAIA POLICOMBUSTIBILE CALDAIA A PELLET COLLETTORE SOLARE SOTTOVUOTO

1 Kwt~20 litri accumulo 1 Kwt~20 litri accumulo 1 mq~50÷75 litri accumulo

DIMENSIONAMENTO DEL VASO DI ESPANSIONE

SISTEMI A CIRCOLAZIONE FORZATA

Il vaso di espansione riveste un ruolo fondamentale nel circuito primario di un sistema qualunque impianto termoidraulico). Per calcolare il suo volume nominale si utilizzeran-
termico a circolazione forzata (in generale il vaso di espansione è molto importante in no le seguenti formule.

Vn = (Vu (Pf+1)) / (Pf-Pi)
*
Ove :
Con:
VN = volume nominale del vaso di espansione [lt]
VU = volume utile del vaso di espansione = Vu = (ΔV + Vc) * 1,1 [lt] ΔV = variazione di volume del fluido = e Vf [lt]
*
PF = pressione finale ( o massima) dell’impianto solare: deve essere impostata VC = contenuto di fluido dei collettori solari [lt]
in fase di progetto in funzione delle caratteristiche di resistenza dei materiali e
degli elementi di sicurezza presenti = 5,5 [bar] In cui:
PI = pressione iniziale (o di carico) dell’impianto solare: è legata al dislivello E = coefficiente di dilatazione cubica del fluido termovettore = 0,07
esistente tra collettori solari e vaso di espansione (circa 1 bar ogni 10 metri) VF = contenuto di fluido termovettore dell’impianto
aumentata di un valore di sicurezza; in impianti domestici si consiglia una
pressione di carico a freddo pari a circa 2,5 [bar] Il contenuto di fluido dell’impianto è dato dalla somma di:
contenuto di fluido nei collettori solari VC +
contenuto di fluido nelle tubature VT +
contenuto di fluido negli scambiatori di calore VS +
contenuto di fluido in altri componenti VA = Il valore di precarica del vaso di espansione sarà
VF 0,3 – 0,5 bar inferiore alla pressione Pi.

ESEMPIO
SISTEMA TERMICO SOLARE 500B2-10 TF
- 4 COLLETTORI SOLARI 2,5 MQ
- 1 BOLLITORE BOLLY 2 500 LT
®
- 1 GRUPPO DI CIRCOLAZIONE BASIC
- 30 MT TUBO IN RAME (MANDATA + RITORNO) D. 22 MM
Si voglia determinare il volume nominale del vaso di espansione necessario
VF = (VC +VT+VS+VA) ~ 31 LT
ΔV = EXVF= (0,07*31) = 2,17 LITRI
VU = (ΔV+VC)X1.1= ( 2,17+3,8)X1,1= 10,75 LITRI
VN = VUX(PF+1)/(PF-PI) = 6,56X(5,5+1)/(5,5-2,5) = 23,30 LITRI VASO 24 LITRI
