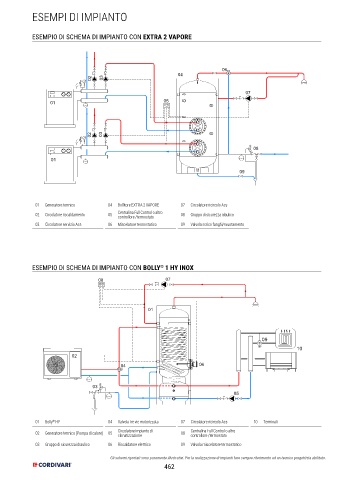

ESEMPI DI IMPIANTO

ESEMPIO DI SCHEMA DI IMPIANTO CON EXTRA 2 VAPORE

06
04
02 03

07
01 05

02 03

08
01

09

01 Generatore termico 04 Bollitore EXTRA 2 VAPORE 07 Circolatore ricircolo Acs
02 Circolatore riscaldamento 05 Centralina Full Control o altro 08 Gruppo di sicurezza idaulico
controllore /termostato
03 Circolatore servizio Acs 06 Miscelatore termostatico 09 Valvola scrico fanghi/svuotamento

ESEMPIO DI SCHEMA DI IMPIANTO CON BOLLY 1 HY INOX
®
08
08 07

01

09
10
M
02
04 06
E

03
05

01 Bolly HY 04 Valvola tre vie motorizzata 07 Circolatore ricircolo Acs 10 Terminali
®
02 Generatore termico (Pompa di calore) 05 Circolatore impianto di 08 Centralina Full Control o altro
climatizzazione
controllore /termostato
03 Gruppo di sicurezza idraulico 06 Riscaldatore elettrico 09 Valvola miscelatore termostatico

Gli schemi riportati sono puramente illustrativi. Per la realizzazione di impianti fare sempre riferimento ad un tecnico progettista abilitato.
