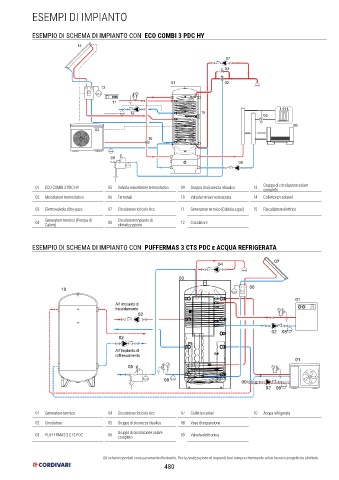

ESEMPI DI IMPIANTO

ESEMPIO DI SCHEMA DI IMPIANTO CON ECO COMBI 3 PDC HY
14

07
E 03

M
01 02
13

11
12 15
05
M
06
04
10
E

09
08

01 ECO COMBI 3 PDC HY 05 Valvola miscelatore termostatico 09 Gruppo di sicurezza idraulico 13 Gruppo di circolazione solare
completo
02 Miscelatore termostatico 06 Terminali 10 Valvola tre vie motorizzata 14 Collettore/i solare/i

03 Elettrovalvola di by-pass 07 Circolatore ricircolo Acs 11 Generatore termico (Caldaia a gas) 15 Riscaldatore elettrico

04 Generatore termico (Pompa di 08 Circolatore impianto di 12 Circolatore
Calore)
climatizzazione

ESEMPIO DI SCHEMA DI IMPIANTO CON PUFFERMAS 3 CTS PDC e ACQUA REFRIGERATA

07
04
03

10 06
01
All' impianto di
riscaldamento
02

02 08
02

All' impianto di
raffrescamento
01
05

08 09 E
02 08

01 Generatore termico 04 Circolatore ricircolo Acs 07 Collettori solari 10 Acqua refrigerata
02 Circolatore 05 Gruppo di sicurezza idaulico 08 Vaso di espansione

03 PUFFERMAS 3 CTS PDC 06 Gruppo di circolazione solare 09 Valvola elettronica
completo

Gli schemi riportati sono puramente illustrativi. Per la realizzazione di impianti fare sempre riferimento ad un tecnico progettista abilitato.
