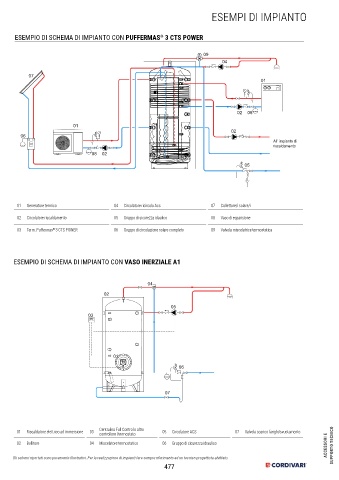

ESEMPI DI IMPIANTO
ESEMPIO DI SCHEMA DI IMPIANTO CON PUFFERMAS 3 CTS POWER
®
M 09
04
07
01
02 08
01
02
06
All' impianto di
riscaldamento
08 02
05
01 Generatore termico 04 Circolatore ricircolo Acs 07 Collettore/i solare/i
02 Circolatore riscaldamento 05 Gruppo di sicurezza idaulico 08 Vaso di espansione
03 Term. Puffermas 3 CTS POWER 06 Gruppo di circolazione solare completo 09 Valvola miscelatrice termostatica
®
ESEMPIO DI SCHEMA DI IMPIANTO CON VASO INERZIALE A1
04
02
05
03
01
06
07
01 Riscaldatore elettrico ad immersione 03 Centralina Full Control o altro 05 Circolatore ACS 07 Valvola scarico fanghi/svuotamento
controllore /termostato
ACCESSORI E SUPPORTO TECNICO
02 Bollitore 04 Miscelatore termostatico 06 Gruppo di sicurezza idraulico
Gli schemi riportati sono puramente illustrativi. Per la realizzazione di impianti fare sempre riferimento ad un tecnico progettista abilitato.
