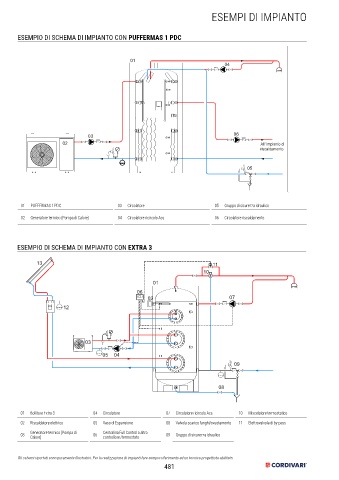

ESEMPI DI IMPIANTO
ESEMPIO DI SCHEMA DI IMPIANTO CON PUFFERMAS 1 PDC
01
04
03 06
02 All' impianto di
riscaldamento
05
01 PUFFERMAS 1 PDC 03 Circolatore 05 Gruppo di sicurezza idraulico
02 Generatore termico (Pompa di Calore) 04 Circolatore ricircolo Acs 06 Circolatore riscaldamento
ESEMPIO DI SCHEMA DI IMPIANTO CON EXTRA 3
13 E 11
10
01
06
02 07
12
03
05 04
09
08
01 Bollitore Extra 3 04 Circolatore 07 Circolatore ricircolo Acs 10 Miscelatore termostatico
02 Riscaldatore elettrico 05 Vaso di Espansione 08 Valvola scarico fanghi/svuotamento 11 Elettrovalvola di by-pass
03 Generatore termico (Pompa di 06 Centralina Full Control o altro 09 Gruppo di sicurezza idraulico
Calore)
controllore /termostato
Gli schemi riportati sono puramente illustrativi. Per la realizzazione di impianti fare sempre riferimento ad un tecnico progettista abilitato.
