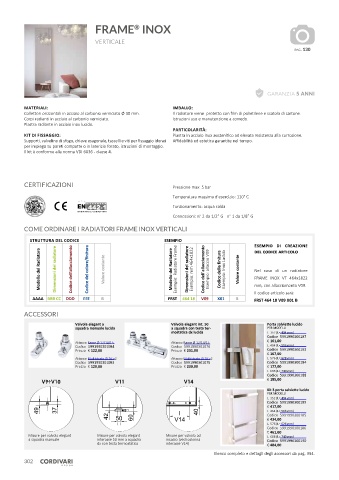

Page 302 - CORDIVARI - LISTINO DESIGN 2023

FRAME INOX
®
VERTICALE
pag. 130

GARANZIA 5 ANNI

MATERIALI: IMBALLO:
Collettori orizzontali in acciaio al carbonio verniciato Ø 30 mm. Il radiatore viene protetto con film di polietilene e scatola di cartone.
Corpi radianti in acciaio al carbonio verniciato. Istruzioni uso e manutenzione a corredo.
Piastra radiante in acciaio inox lucido.
PARTICOLARITÀ:
KIT DI FISSAGGIO: Piastra in acciaio inox austenitico ad elevata resistenza alla corrosione.
Supporti, valvolino di sfogo, chiave esagonale, tasselli e viti per fissaggio idonei Affidabilità ed estetica garantite nel tempo.
per impiego su pareti compatte o in laterizio forato, istruzioni di montaggio.
Il kit è conforme alla norma VDI 6036 - classe 4.

CERTIFICAZIONI Pressione max: 5 bar
Temperatura massima d’esercizio: 110° C

Funzionamento: acqua calda
Connessioni: n° 2 da 1/2” G - n° 1 da 1/8” G

COME ORDINARE I RADIATORI FRAME INOX VERTICALI
STRUTTURA DEL CODICE ESEMPIO Esempio di creazione
del codice articolo
Modello del Radiatore Dimensioni del radiatore Codice dell’allacciamento Codice del colore/finitura Valore costante Modello del Radiatore Esempio: Radiatore Frame Dimensioni del radiatore Esempio: mm 464x1822 Codice dell'allacciamento Esempio: allaccio V09 Codice della finitura Esempio: Inox Lucido Valore costante Nel caso di un radiatore

FRAME INOX VT 464x1822

Il codice articolo sarà:
AAAA BBB CC DDD EEE B FRST 464 18 V09 X01 B mm, con allacciamento V09.
FRST 464 18 V09 X01 B
ACCESSORI
Valvola elegant a Valvola elegant int. 50 Porta salviette lucido
squadra manuale lucida a squadra con testa ter- PER MODELLI
mostatica dx lucida L. 352 (L= 404 mm)
Codice 5991990300187
Attacco Rame Ø 12/14/15 Attacco Rame Ø 12/14/15 € 161,00
Codice 5991990301084 Codice 5991990301076 L. 464 (L= 516 mm)
Prezzo € 122,00 Prezzo € 231,00 Codice 5991990300183
€ 167,00
Attacco Multistrato Ø 16 x2 Attacco Multistrato Ø 16 x2 L. 576 (L= 628 mm)
Codice 5991990301083 Codice 5991990301075 Codice 5991990300184
Prezzo € 120,00 Prezzo € 239,00 € 177,00
L. 688 (L= 740 mm)
Codice 5991990300188
V9÷V10 V11 V14 € 185,00
Kit 3 porta salviette lucido
PER MODELLI
L. 352 (L= 404 mm)
Codice 5991990300189
€ 417,00
49 37 I 40 L. 464 (L= 516 mm)
42 50 60 V14 Codice 5991990300185
€ 434,00
L. 576 (L= 628 mm)
Codice 5991990300186
€ 461,00
Misure per valvola elegant Misure per valvola elegant Misure per valvola ad L. 688 (L= 740 mm)
a squadra manuale interasse 50 mm a squadra incasso (vedi colonna Codice 5991990300190
dx con testa termostatica interasse V14) € 484,00
Elenco completo e dettagli degli accessori da pag. 394.
302
