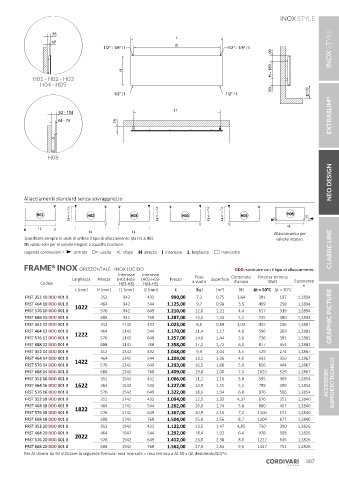

Page 307 - CORDIVARI - LISTINO DESIGN 2023
P. 307

75
                                                               L
                   47
                                     1/2" - 1/8" / I          I1                 1/2" - 1/8" / I
                                                                                                90


                                            H                                                   H - 180
            H01 - H02 - H03
               H04 - H05
                                                                                                90           110
                                         1/2" / I                               1/2" / I
                                                                                                                     EXTRASLIM ®

                      92 - 104                                I1
                     64 - 76              75






                  H08
                                                                                                                     NEO DESIGN
          SEZIONE A0-A0




         Allacciamenti standard senza sovrapprezzo

              H01        I2=H+74  H02          H03       I2=H+74  H04      I2=H+74  I2=H+74  H05      H08    39

                                                                                                      I1
               I1
                                I1              I1                                               Allacciamento per
          Specificare sempre in sede di ordine il tipo di allacciamento (da H1 a H8).             valvole incasso.
          l2: valido solo per le valvole Elegant a squadra Cordivari.
          Legenda connessioni =  entrata  uscita  sfogo H  altezza I  interasse L  larghezza  manicotto              CLASSIC LINE

                   ®
         FRAME  INOX ORIZZONTALE - INOX LUCIDO                                      DDD: sostituire con il tipo di allacciamento.
                                           Interasse  Interasse
                          Larghezza  Altezza  (H01-H02-  (H02-H03-  Prezzo  Peso  Superficie  Contenuto   Potenza termica  Esponente
               Codice                      H03-H8)  H04-H5)          a vuoto       d'acqua     Watt        n
                           L [mm]  H [mm]  I1 [mm]  I2 [mm]   €       [Kg]   [m ] 2  [lt]  Δt = 50°C  Δt = 30°C
          FRST 352 10 DDD X01 B     352     942      432     990,00   7,2    0,75   2,64    381    197    1,2894
          FRST 464 10 DDD X01 B  1022  464  942      544    1.125,00  9,7    0,98    3,5    499    258    1,2894
          FRST 576 10 DDD X01 B     576     942      649    1.210,00  12,0   1,21    4,4    617    319    1,2894
          FRST 688 10 DDD X01 B     688     942      768    1.287,00  14,6   1,44    5,2    735    380    1,2894     GRAPHIC PICTURE
          FRST 352 12 DDD X01 B     352     1142     432    1.023,00  8,6    0,89   3,02    455    236    1,2881
          FRST 464 12 DDD X01 B  1222  464  1142     544    1.170,00  11,4   1,17    4,0    596    309    1,2881
          FRST 576 12 DDD X01 B     576     1142     649    1.257,00  14,0   1,44    5,1    736    381    1,2881
          FRST 688 12 DDD X01 B     688     1142     768    1.358,00  17,2   1,72    6,1    877    454    1,2881
          FRST 352 14 DDD X01 B     352     1342     432    1.048,00  9,9    1,04    3,5    529    274    1,2867
          FRST 464 14 DDD X01 B  1422  464  1342     544    1.203,00  13,2   1,36    4,6    692    359    1,2867
          FRST 576 14 DDD X01 B     576     1342     649    1.293,00  16,5   1,68    5,9    856    444    1,2867
          FRST 688 14 DDD X01 B     688     1342     768    1.409,00  19,8   2,00    7,0   1020    529    1,2867
          FRST 352 16 DDD X01 B     352     1542     432    1.066,00  11,2   1,16    3,8    595    309    1,2854
          FRST 464 16 DDD X01 B  1622  464  1542     544    1.227,00  14,9   1,55    5,2    789    409    1,2854    ACCESSORI  SUPPORTO TECNICO
          FRST 576 16 DDD X01 B     576     1542     649    1.322,00  18,6   1,94    6,8    976    506    1,2854
          FRST 352 18 DDD X01 B     352     1742     432    1.094,00  12,5   1,33   4,37    676    351    1,2840
          FRST 464 18 DDD X01 B  1822  464  1742     544    1.262,00  16,6   1,74    5,8    880    457    1,2840
          FRST 576 18 DDD X01 B     576     1742     649    1.367,00  20,9   2,15    7,2   1100    571    1,2840
          FRST 688 18 DDD X01 B     688     1742     768    1.504,00  25,0   2,56    8,7   1304    677    1,2840
          FRST 352 20 DDD X01 B     352     1942     432    1.122,00  13,5   1,47   4,85    750    390    1,2826
          FRST 464 20 DDD X01 B  2022  464  1942     544    1.292,00  18,4   1,93    6,4    978    508    1,2826
          FRST 576 20 DDD X01 B     576     1942     649    1.412,00  23,0   2,38    8,0   1222    635    1,2826
          FRST 688 20 DDD X01 B     688     1942     768    1.562,00  27,6   2,84    9,6   1447    751    1,2826
          Per Δt diversi da 50 utilizzare la seguente formula: resa ricercata = resa termica a Δt 50 x (Δt desiderato/50)^n
                                                                                                            307
