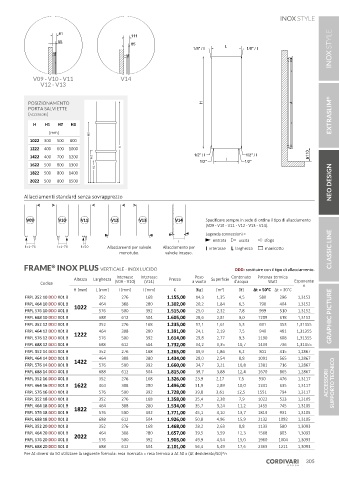

Page 305 - CORDIVARI - LISTINO DESIGN 2023

81
111
55 85
1/8" / I L 1/8" / I

V09 - V10 - V11 V14
V12 - V13

POSIZIONAMENTO H
PORTA SALVIETTE
(accessori) EXTRASLIM ®
H H1 H2 H3
[mm]
H3
1022 300 500 800
SEZIONE A0-A0
1222 400 600 1000 SEZIONE A0-A0
H
1422 400 700 1200 H2 1/2" / I I 1/2" / I 110
1622 500 800 1300 1/2" 1/2"
H1
1822 500 800 1400
2022 500 800 1500 NEO DESIGN

Allacciamenti standard senza sovrapprezzo

V09 V10 V11 V12 V13 V14 Specificare sempre in sede di ordine il tipo di allacciamento
(V09 - V10 - V11 - V12 - V13 - V14).
Legenda connessioni =
I entrata uscita sfogo
I=L-76 I=L-76 I=50 Allacciamenti per valvole Allacciamento per I interasse L larghezza manicotto
monotubo. valvole incasso. CLASSIC LINE

®
FRAME INOX PLUS VERTICALE - INOX LUCIDO DDD: sostituire con il tipo di allacciamento.
Interasse Interasse Peso Contenuto Potenza termica
Altezza Larghezza Prezzo Superficie Esponente
Codice (V09 - V10) (V14) a vuoto d'acqua Watt n
H [mm] L [mm] I [mm] I [mm] € [Kg] [m ] 2 [lt] Δt = 50°C Δt = 30°C
FRPL 352 10 DDD X01 B 352 276 168 1.155,00 14,3 1,35 4,5 580 296 1,3152
FRPL 464 10 DDD X01 B 1022 464 388 280 1.302,00 20,2 1,84 6,3 790 404 1,3152
FRPL 576 10 DDD X01 B 576 500 392 1.515,00 25,0 2,32 7,8 999 510 1,3152
FRPL 688 10 DDD X01 B 688 612 504 1.605,00 28,6 2,81 9,0 1209 618 1,3152 GRAPHIC PICTURE
FRPL 352 12 DDD X01 B 352 276 168 1.235,00 17,1 1,61 5,3 691 353 1,31355
FRPL 464 12 DDD X01 B 1222 464 388 280 1.391,00 24,1 2,19 7,5 940 481 1,31355
FRPL 576 12 DDD X01 B 576 500 392 1.614,00 29,8 2,77 9,3 1190 608 1,31355
FRPL 688 12 DDD X01 B 688 612 504 1.732,00 34,2 3,35 10,7 1439 736 1,31355
FRPL 352 14 DDD X01 B 352 276 168 1.265,00 19,9 1,86 6,2 801 415 1,2867
FRPL 464 14 DDD X01 B 1422 464 388 280 1.434,00 28,0 2,54 8,8 1091 565 1,2867
FRPL 576 14 DDD X01 B 576 500 392 1.660,00 34,7 3,21 10,8 1381 716 1,2867
FRPL 688 14 DDD X01 B 688 612 504 1.815,00 39,7 3,88 12,4 1670 865 1,2867
FRPL 352 16 DDD X01 B 352 276 168 1.326,00 23,9 2,17 7,5 930 476 1,3117
FRPL 464 16 DDD X01 B 1622 464 388 280 1.496,00 31,9 2,89 10,0 1241 635 1,3117 ACCESSORI SUPPORTO TECNICO
FRPL 576 16 DDD X01 B 576 500 392 1.728,00 39,8 3,61 12,5 1551 794 1,3117
FRPL 352 18 DDD X01 B 352 276 168 1.358,00 25,4 2,38 7,9 1022 523 1,3105
FRPL 464 18 DDD X01 B 1822 464 388 280 1.534,00 35,7 3,24 11,2 1455 745 1,3105
FRPL 576 18 DDD X01 B 576 500 392 1.771,00 45,1 4,10 13,7 1819 931 1,3105
FRPL 688 18 DDD X01 B 688 612 504 1.926,00 50,8 4,96 15,9 2132 1092 1,3105
FRPL 352 20 DDD X01 B 352 276 168 1.468,00 28,2 2,63 8,8 1133 580 1,3093
FRPL 464 20 DDD X01 B 2022 464 388 280 1.657,00 39,5 3,59 12,3 1568 803 1,3093
FRPL 576 20 DDD X01 B 576 500 392 1.903,00 49,9 4,54 15,0 1960 1004 1,3093
FRPL 688 20 DDD X01 B 688 612 504 2.101,00 56,4 5,49 17,6 2363 1211 1,3093
Per Δt diversi da 50 utilizzare la seguente formula: resa ricercata = resa termica a Δt 50 x (Δt desiderato/50)^n
