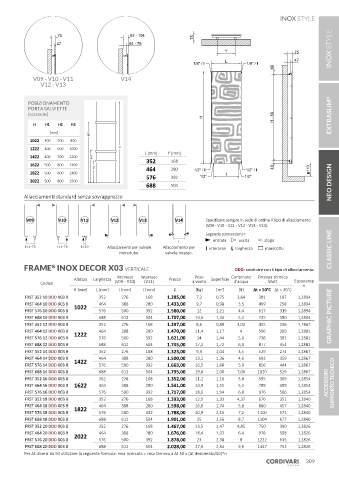

Page 309 - CORDIVARI - LISTINO DESIGN 2023
P. 309

75                        92 - 104
                                                                     75
                     47                       64 - 76
                                                                                Y                       75
                                                                     1/8" / I   L       1/8" / I        47
                                                                                                 40

             V09 - V10 - V11               V14
               V12 - V13


           POSIZIONAMENTO
           PORTA SALVIETTE
           (accessori)                                                                                               EXTRASLIM ®
                                                                        H                        H - 80
             H   H1  H2   H3
                  [mm]
                                 H3
            1022  300  500  800
          SEZIONE A0-A0  600  1000  SEZIONE A0-A0
            1222
                 400
                                            H
                                                    L [mm]  Y [mm]
            1422  400  700  1200  H2                352
            1622   500  800  1300                            168
                                  H1                464      280     1/2" / I          1/2" / I   40          110
            1822  500  800  1400                    576                1/2"     I      1/2"
            2022  500  800  1500                             392
                                                    688      504                                                     NEO DESIGN
         Allacciamenti standard senza sovrapprezzo



          V09         V10    V11        V12       V13          V14       Specificare sempre in sede di ordine il tipo di allacciamento
                                                                         (V09 - V10 - V11 - V12 - V13 - V14).
                                                                         Legenda connessioni =
                                                                I           entrata  uscita   sfogo
          I=L-76     I=L-76   I=50     Allacciamenti per valvole   Allacciamento per   I  interasse L  larghezza  manicotto
                                           monotubo.       valvole incasso.                                          CLASSIC LINE

                   ®
         FRAME  INOX DECOR X03 VERTICALE                                            DDD: sostituire con il tipo di allacciamento.
                                          Interasse  Interasse       Peso         Contenuto   Potenza termica
                           Altezza  Larghezza               Prezzo         Superficie                   Esponente
               Codice                    (V09 - V10)  (V14)          a vuoto       d'acqua     Watt        n
                           H [mm]  L [mm]  I [mm]  I [mm]     €       [Kg]   [m ] 2  [lt]  Δt = 50°C  Δt = 30°C
          FRST 352 10 DDD X03 B     352     276     168     1.285,00  7,2    0,75   2,64    381    197    1,2894
          FRST 464 10 DDD X03 B  1022  464  388     280     1.433,00  9,7    0,98    3,5    499    258    1,2894
          FRST 576 10 DDD X03 B     576     500     392     1.580,00  12     1,21    4,4    617    319    1,2894
          FRST 688 10 DDD X03 B     688     612     504     1.707,00  14,6   1,44    5,2    735    380    1,2894     GRAPHIC PICTURE
          FRST 352 12 DDD X03 B     352     276     168     1.297,00  8,6    0,89   3,02    455    236    1,2881
          FRST 464 12 DDD X03 B  1222  464  388     280     1.470,00  11,4   1,17    4      596    309    1,2881
          FRST 576 12 DDD X03 B     576     500     392     1.621,00  14     1,44    5,1    736    381    1,2881
          FRST 688 12 DDD X03 B     688     612     504     1.745,00  17,2   1,72    6,1    877    454    1,2881
          FRST 352 14 DDD X03 B     352     276     168     1.323,00  9,9    1,04    3,5    529    274    1,2867
          FRST 464 14 DDD X03 B  1422  464  388     280     1.500,00  13,2   1,36    4,6    692    359    1,2867
          FRST 576 14 DDD X03 B     576     500     392     1.663,00  16,5   1,68    5,9    856    444    1,2867
          FRST 688 14 DDD X03 B     688     612     504     1.795,00  19,8   2,00   7,00   1020    529    1,2867
          FRST 352 16 DDD X03 B     352     276     168     1.352,00  11,2   1,16    3,8    595    309    1,2854
          FRST 464 16 DDD X03 B  1622  464  388     280     1.541,00  14,9   1,55    5,2    789    409    1,2854    ACCESSORI ACCESSORI  SUPPORTO TECNICO SUPPORTO TECNICO
          FRST 576 16 DDD X03 B     576     500     392     1.717,00  18,6   1,94    6,8    976    506    1,2854
          FRST 352 18 DDD X03 B     352     276     168     1.393,00  12,5   1,33   4,37    676    351    1,2840
          FRST 464 18 DDD X03 B  1822  464  388     280     1.598,00  16,6   1,74    5,8    880    457    1,2840
          FRST 576 18 DDD X03 B     576     500     392     1.788,00  20,9   2,15    7,2   1100    571    1,2840
          FRST 688 18 DDD X03 B     688     612     504     1.901,00  25     2,56    8,7   1304    677    1,2840
          FRST 352 20 DDD X03 B     352     276     168     1.467,00  13,5   1,47   4,85    750    390    1,2826
          FRST 464 20 DDD X03 B  2022  464  388     280     1.676,00  18,4   1,93    6,4    978    508    1,2826
          FRST 576 20 DDD X03 B     576     500     392     1.878,00  23     2,38    8     1222    635    1,2826
          FRST 688 20 DDD X03 B     688     612     504     2.028,00  27,6   2,84    9,6   1447    751    1,2826
          Per Δt diversi da 50 utilizzare la seguente formula: resa ricercata = resa termica a Δt 50 x (Δt desiderato/50)^n
                                                                                                            309
