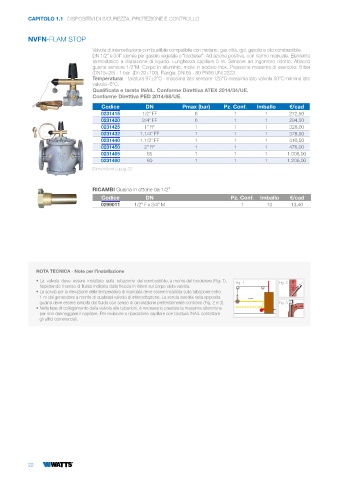

Page 24 - WATTS - CATALISTINO 2025

CAPITOLO 1.1 DISPOSITIVI DI SICUREZZA, PROTEZIONE E CONTROLLO

NVFN-FLAM STOP
Valvola di intercettazione combustibile compatibile con metano, gas città, gpl, gasolio e olio combustibile.
DN 1/2” e 3/4” idonee per gasolio vegetale o “biodiesel”. Ad azione positiva, con riarmo manuale. Elemento
termostatico a dilatazione di liquido. Lunghezza capillare 5 m. Sensore ad ingombro ridotto. Attacco
guaina sensore 1/2”M. Corpo in alluminio, molle in acciaio inox. Pressione massima di esercizio: 6 bar
(DN15÷25) - 1 bar (Dn 32÷100). Flangia: DN 65 - 80 PN16 UNI 2223.
Temperatura: - taratura 97±3°C - massima lato sensore 120°C-massima lato valvola 50°C-minima lato
valvola -5°C.
Qualificata e tarata INAIL. Conforme Direttiva ATEX 2014/34/UE.
Conforme Direttiva PED 2014/68/UE.

Codice DN Pmax (bar) Pz. Conf. Imballo €/cad
0231415 1/2” FF 6 1 1 272,50
0231420 3/4” FF 6 1 1 294,50
0231425 1” FF 1 1 1 328,00
0231432 1.1/4” FF 1 1 1 378,50
0231440 1.1/2” FF 1 1 1 410,50
0231450 2” FF 1 1 1 476,00
0231465 65 1 1 1 1.006,00
0231480 80 1 1 1 1.206,00
Dimensioni a pag.32

RICAMBI Guaina in ottone da 1/2”
Codice DN Pz. Conf. Imballo €/cad
0299011 1/2” F x 3/4” M 1 10 13,40

NOTA TECNICA - Note per l’installazione
• La valvola deve essere installata sulla tubazione del combustibile, a monte del bruciatore (Fig. 1), Fig. 1 Fig. 2
rispettando il senso di flusso indicato dalla freccia in rilievo sul corpo della valvola.
• La sonda per la rilevazione della temperatura di mandata deve essere installata sulla tubazione entro
1 m dal generatore a monte di qualsiasi valvola di intercettazione. La sonda inserita nella apposita
guaina deve essere lambita dal fluido con senso di circolazione preferibilmente contrario (Fig. 2 e 3). Fig. 3
• Nella fase di collegamento della valvola alle tubazioni, è necessario prestare la massima attenzione
per non danneggiare il capillare. Per revisione o riparazione capillare con taratura INAIL contattare
gli uffici commerciali.
