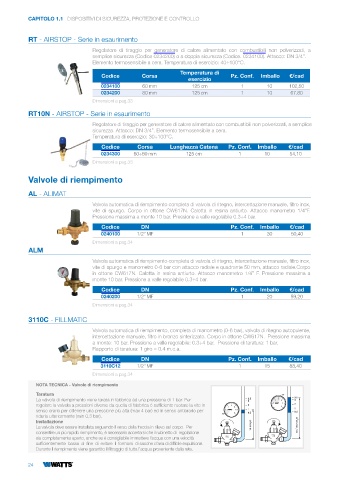

Page 26 - WATTS - CATALISTINO 2025

CAPITOLO 1.1 DISPOSITIVI DI SICUREZZA, PROTEZIONE E CONTROLLO

RT - AIRSTOP - Serie in esaurimento
Regolatore di tiraggio per generatore di calore alimentato con combustibili non polverizzati, a
semplice sicurezza (Codice 0234200) o a doppia sicurezza (Codice. 0234100). Attacco: DN 3/4”.
Elemento termosensibile a cera. Temperatura di esercizio: 40÷100°C.
Temperatura di
Codice Corsa Pz. Conf. Imballo €/cad
esercizio
0234100 60 mm 125 cm 1 10 102,50
0234200 80 mm 125 cm 1 10 67,80
Dimensioni a pag.33
RT10N - AIRSTOP - Serie in esaurimento
Regolatore di tiraggio per generatore di calore alimentato con combustibili non polverizzati, a semplice
sicurezza. Attacco: DN 3/4”. Elemento termosensibile a cera.
Temperatura di esercizio: 30÷100°C.

Codice Corsa Lunghezza Catena Pz. Conf. Imballo €/cad
0234300 60÷80 mm 125 cm 1 10 54,10
Dimensioni a pag.33

Valvole di riempimento

AL - ALIMAT
Valvola automatica di riempimento completa di valvola di ritegno, intercettazione manuale, filtro inox,
vite di spurgo. Corpo in ottone CW617N. Calotta in resina antiurto. Attacco manometro 1/4”F.
Pressione massima a monte 10 bar. Pressione a valle regolabile 0.3÷4 bar.
Codice DN Pz. Conf. Imballo €/cad
0240100 1/2” MF 1 30 50,40
Dimensioni a pag.34
ALM
Valvola automatica di riempimento completa di valvola di ritegno, intercettazione manuale, filtro inox,
vite di spurgo e manometro 0-6 bar con attacco radiale e quadrante 50 mm, attacco radiale.Corpo
in ottone CW617N. Calotta in resina antiurto. Attacco manometro 1/4” F. Pressione massima a
monte 10 bar. Pressione a valle regolabile 0.3÷4 bar.

Codice DN Pz. Conf. Imballo €/cad
0240200 1/2” MF 1 20 59,20
Dimensioni a pag.34

3110C - FILLMATIC

Valvola automatica di riempimento, completa di manometro (0-6 bar), valvola di ritegno autopulente,
intercettazione manuale, filtro in bronzo sinterizzato. Corpo in ottone CW617N. Pressione massima
a monte: 10 bar. Pressione a valle regolabile: 0.3÷4 bar. Pressione di taratura: 1 bar.
Rapporto di taratura: 1 giro = 0.4 m.c.a.
Codice DN Pz. Conf. Imballo €/cad
3110C12 1/2” MF 1 15 88,40
Dimensioni a pag.34

NOTA TECNICA - Valvole di riempimento
Taratura
La valvola di riempimento viene tarata in fabbrica ad una pressione di 1 bar. Per
regolare la valvola a pressioni diverse da quella di fabbrica è sufficiente ruotare la vite in
senso orario per ottenere una pressione più alta (max 4 bar) ed in senso antiorario per
ridurla ulteriormente (min 0,3 bar).
Installazione
La valvola deve essere installata seguendo il verso della freccia in rilievo sul corpo. Per √
consentire un più rapido riempimento, è necessario accertarsi che il rubinetto di regolazione
sia completamente aperto, anche se è consigliabile immettere l’acqua con una velocità
sufficientemente bassa al fine di evitare il formarsi di sacche d’aria di difficile espulsione.
Durante il riempimento viene garantito il filtraggio di tutta l’acqua proveniente dalla rete.

24
