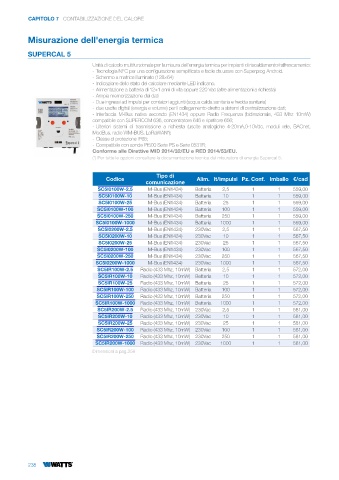

Page 240 - WATTS - CATALISTINO 2025

CAPITOLO 7 CONTABILIZZAZIONE DEL CALORE

Misurazione dell'energia termica

SUPERCAL 5

Unità di calcolo multifunzionale per la misura dell'energia termica per impianti di riscaldamento/raffrescamento:
- Tecnologia NFC per una configurazione semplificata e facile da usare con Superprog Android.
- Schermo a matrice illuminato (128×64)
- Indicazione dello stato del calcolare mediante LED indicano.
- Alimentazione a batteria di 12+1 anni di vita oppure 220 Vac (altre alimentazioni a richiesta)
- Ampia memorizzazione dei dati
- Due ingressi ad impulsi per contatori aggiunti (acqua calda sanitaria e fredda sanitaria)
- due uscite digitali (energia e volume) per il collegamento diretto a sistemi di centralizzazione dati;
- Interfaccia M-Bus nativa secondo (EN1434) oppure Radio Frequenza (bidirezionale, 433 Mhz 10mW)
compatibile con SUPERCOM 636, concentratore 646 e ripetitore 656;
- Ulteriori sistemi di trasmissione a richiesta (uscite analogiche 4-20mA,0-10Vdc, moduli rele, BACnet,
ModBus, radio WM-BUS, LoRaWAN*);
- Classe di protezione IP65;
- Compatibile con sonde Pt500 Serie PS e Serie 0531R;
Conforme alle Direttive MID 2014/32/EU e RED 2014/53/EU.
(*) Per tutte le opzioni consultare la documentazione tecnica del misuratore di energia Supercal 5.

Tipo di
Codice Alim. lt/impulsi Pz. Conf. Imballo €/cad
comunicazione
SC5I0100W-2.5 M-Bus (EN1434) Batteria 2,5 1 1 559,00
SC5I0100W-10 M-Bus (EN1434) Batteria 10 1 1 559,00
SC5I0100W-25 M-Bus (EN1434) Batteria 25 1 1 559,00
SC5I0100W-100 M-Bus (EN1434) Batteria 100 1 1 559,00
SC5I0100W-250 M-Bus (EN1434) Batteria 250 1 1 559,00
SC5I0100W-1000 M-Bus (EN1434) Batteria 1000 1 1 559,00
SC5I0200W-2.5 M-Bus (EN1434) 230Vac 2,5 1 1 567,50
SC5I0200W-10 M-Bus (EN1434) 230Vac 10 1 1 567,50
SC5I0200W-25 M-Bus (EN1434) 230Vac 25 1 1 567,50
SC5I0200W-100 M-Bus (EN1434) 230Vac 100 1 1 567,50
SC5I0200W-250 M-Bus (EN1434) 230Vac 250 1 1 567,50
SC5I0200W-1000 M-Bus (EN1434) 230Vac 1000 1 1 567,50
SC5IR100W-2.5 Radio (433 Mhz, 10mW) Batteria 2,5 1 1 572,00
SC5IR100W-10 Radio (433 Mhz, 10mW) Batteria 10 1 1 572,00
SC5IR100W-25 Radio (433 Mhz, 10mW) Batteria 25 1 1 572,00
SC5IR100W-100 Radio (433 Mhz, 10mW) Batteria 100 1 1 572,00
SC5IR100W-250 Radio (433 Mhz, 10mW) Batteria 250 1 1 572,00
SC5IR100W-1000 Radio (433 Mhz, 10mW) Batteria 1000 1 1 572,00
SC5IR200W-2.5 Radio (433 Mhz, 10mW) 230Vac 2,5 1 1 581,00
SC5IR200W-10 Radio (433 Mhz, 10mW) 230Vac 10 1 1 581,00
SC5IR200W-25 Radio (433 Mhz, 10mW) 230Vac 25 1 1 581,00
SC5IR200W-100 Radio (433 Mhz, 10mW) 230Vac 100 1 1 581,00
SC5IR200W-250 Radio (433 Mhz, 10mW) 230Vac 250 1 1 581,00
SC5IR200W-1000 Radio (433 Mhz, 10mW) 230Vac 1000 1 1 581,00
Dimensioni a pag.256

238
