Page 244 - WATTS - CATALISTINO 2025

CAPITOLO 7 CONTABILIZZAZIONE DEL CALORE

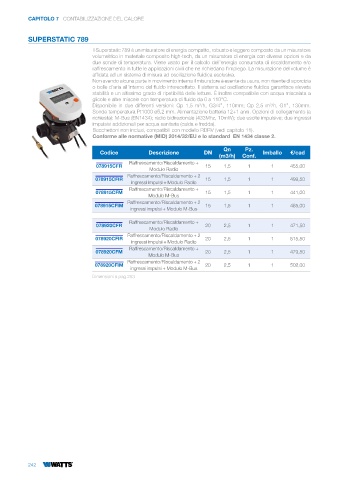

SUPERSTATIC 789
Il Superstatic 789 è un misuratore di energia compatto, robusto e leggero composto da un misuratore
volumetrico in materiale composito high-tech, da un misuratore di energia con diverse opzioni e da
due sonde di temperatura. Viene usato per il calcolo dell’energia consumata di riscaldamento e/o
raffrescamento in tutte le applicazioni civili che ne richiedano l’impiego. La misurazione del volume è
affidata ad un sistema di misura ad oscillazione fluidica esclusiva.
Non avendo alcuna parte in movimento interna il misuratore è esente da usura, non risente di sporcizia
o bolle d’aria all’interno del fluido interecettato. Il sistema ad oscillazione fluidica garantisce elevata
stabilità e un altissimo grado di ripetibilità delle letture. É inoltre compatibile con acqua miscelata a
glicole e altre miscele con temperatura di fluido da 0 a 110°C.
Disponibile in due differenti versioni: Qp 1,5 m /h, G3/4’’, 110mm; Qp 2,5 m /h, G1’’, 130mm.
3
3
Sonde temperatura Pt1000 ø5,2 mm. Alimentazione batteria 12+1 anni. Opzioni di collegamento (a
richiesta): M-Bus (EN1434); radio bidirezionale (433Mhz, 10mW); due uscite impulsive; due ingressi
impulsivi addizionali per acqua sanitaria (calda e fredda).
Bocchettoni non inclusi, compatibili con modello RDRV (vedi capitolo 11).
Conforme alle normative (MID) 2014/32/EU e lo standard EN 1434 classe 2.

Qn Pz.
Codice Descrizione DN Imballo €/cad
(m3/h) Conf.
Raffrescamento/Riscaldamento +
078915CFR 15 1,5 1 1 455,00
Modulo Radio
Raffrescamento/Riscaldamento + 2
078915CFIR 15 1,5 1 1 499,50
ingressi impulsi + Modulo Radio
Raffrescamento/Riscaldamento +
078915CFM 15 1,5 1 1 441,00
Modulo M-Bus
Raffrescamento/Riscaldamento + 2
078915CFIM 15 1,5 1 1 485,00
ingressi impulsi + Modulo M-Bus
Raffrescamento/Riscaldamento +
078920CFR 20 2,5 1 1 471,50
Modulo Radio
Raffrescamento/Riscaldamento + 2
078920CFIR 20 2,5 1 1 515,50
ingressi impulsi + Modulo Radio
Raffrescamento/Riscaldamento +
078920CFM 20 2,5 1 1 479,50
Modulo M-Bus
Raffrescamento/Riscaldamento + 2
078920CFIM 20 2,5 1 1 502,00
ingressi impulsi + Modulo M-Bus
Dimensioni a pag.253

242
