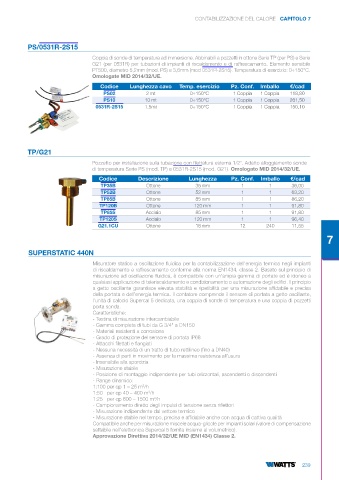

Page 241 - WATTS - CATALISTINO 2025

CONTABILIZZAZIONE DEL CALORE CAPITOLO 7

PS/0531R-2S15

Coppia di sonde di temperatura ad immersione. Abbinabili a pozzetti in ottone Serie TP (per PS) e Serie
G21 (per 0531R) per tubazioni di impianti di riscaldamento e di raffrescamento. Elemento sensibile
PT500, diametro 5,2mm (mod. PS) e 3,6mm (mod 0531R-2S15). Temperatura di esercizio: 0÷150°C.
Omologate MID 2014/32/UE.
Codice Lunghezza cavo Temp. esercizio Pz. Conf. Imballo €/cad
PS02 2 mt 0÷150°C 1 Coppia 1 Coppia 118,80
PS10 10 mt 0÷150°C 1 Coppia 1 Coppia 261,50
0531R-2S15 1.5mt 0÷150°C 1 Coppia 1 Coppia 150,10

TP/G21

Pozzetto per installazione sulla tubazione con filettatura esterna 1/2”. Adatto alloggiamento sonde
di temperatura Serie PS (mod. TP) e 0531R-2S15 (mod. G21). Omologato MID 2014/32/UE.
Codice Descrizione Lunghezza Pz. Conf. Imballo €/cad
TP35B Ottone 35 mm 1 1 36,00
TP52B Ottone 52 mm 1 1 63,20
TP85B Ottone 85 mm 1 1 86,20
TP120B Ottone 120 mm 1 1 91,80
TP85S Acciaio 85 mm 1 1 91,80
TP120S Acciaio 120 mm 1 1 96,40
G21.1CU Ottone 18 mm 12 240 11,55
7

SUPERSTATIC 440N

Misuratore statico a oscillazione fluidica per la contabilizzazione dell’energia termica negli impianti
di riscaldamento e raffrescamento conforme alla norma EN1434, classe 2. Basato sul principio di
misurazione ad oscillazione fluidica, è compatibile con un’ampia gamma di portate ed è idoneo a
qualsiasi applicazione di teleriscaldamento e condizionamento o automazione degli edifici. Il principio
a getto oscillante garantisce elevata stabilità e ripetibilità per una misurazione affidabile e precisa
della portata e dell’energia termica. Il contatore comprende il sensore di portata a getto oscillante,
l’unità di calcolo Supercal 5 dedicata, una coppia di sonde di temperatura e una coppia di pozzetti
porta sonda.
Caratteristiche:
- Testina di misurazione intercambiabile
- Gamma completa di tubi da G 3/4" a DN150
- Materiali resistenti a corrosione
- Grado di protezione del sensore di portata IP68
- Attacchi filettati e flangiati
- Nessuna necessità di un tratto di tubo rettilineo (fino a DN40)
- Assenza di parti in movimento per la massima resistenza all’usura
- Insensibile alla sporcizia
- Misurazione stabile
- Posizione di montaggio indipendente per tubi orizzontali, ascendenti o discendenti
- Range dinamico:
1:100 per qp 1 – 25 m /h
3
1:50 per qp 40 – 400 m /h
3
1:25 per qp 800 – 1500 m /h
3
- Campionamento diretto degli impulsi di tensione senza riflettori
- Misurazione indipendente dal vettore termico
- Misurazione stabile nel tempo, precisa e affidabile anche con acqua di cattiva qualità
Compatibile anche per misurazione miscele acqua-glicole per impianti solari (valore di compensazione
settabile nell’elettronica Supercal 5 fornita insieme al volumetrico).
Approvazione Direttiva 2014/32/UE MID (EN1434) Classe 2.

239
