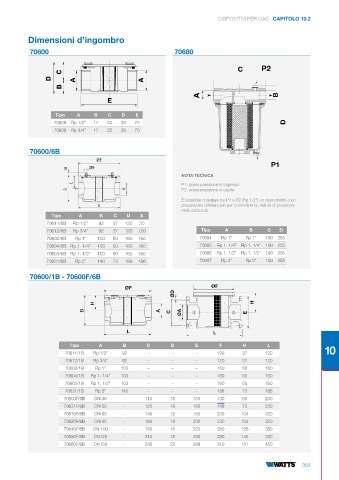

Page 355 - WATTS - CATALISTINO 2025

DISPOSITIVI PER GAS CAPITOLO 10.2

Dimensioni d’ingombro
70600 70680

C P2
C
D A A
B
A B
E

Tipo A B C D E
70609 Rp 1/2” 17 22 39 70 D
70608 Rp 3/4” 17 22 39 70

70600/6B

P1

NOTA TECNICA
P1: presa pressione in ingresso
P2: presa pressione in uscita
È possibile collegare tra P1 e P2 (Rp 1/2”) un manometro o un
pressostato differenziale per controllare la caduta di pressione
nella cartuccia.
Tipo A B C D E
70611/6B Rp 1/2” 92 37 120 20
70612/6B Rp 3/4” 92 37 120 120 Tipo A B C D
70602/6B Rp 1” 103 50 160 160 70684 Rp 1” Rp 1” 190 255
70604/6B Rp 1. 1/4” 103 50 160 160 70685 Rp 1. 1/4” Rp 1. 1/4” 190 255
70603/6B Rp 1. 1/2” 103 50 160 160 70686 Rp 1. 1/2” Rp 1. 1/2” 190 255
70631/6B Rp 2” 140 73 186 186 70687 Rp 2” Rp 2” 190 255

70600/1B - 70600F/6B
ØF ØF
ØD
H H
B A C ØA E

L L

Tipo A B C D E F H L
70611/1B Rp 1/2” 92 - - - 120 37 120 10
70612/1B Rp 3/4” 92 - - - 120 37 120
70602/1B Rp 1” 103 - - - 160 50 160
70604/1B Rp 1. 1/4” 103 - - - 160 50 160
70603/1B Rp 1. 1/2” 103 - - - 160 50 160
70631/1B Rp 2” 140 - - - 186 73 186
70603F/6B DN 40 - 110 18 150 130 60 200
70631F/6B DN 50 - 125 18 165 148 70 230
70610F/6B DN 65 - 145 18 185 230 104 320
70620F/6B DN 80 - 160 18 200 230 104 320
70640F/6B DN 100 - 180 18 220 280 126 380
70650F/6B DN125 - 210 18 250 280 145 380
70660F/6B DN150 - 240 22 288 310 151 450

353
